Оптический микроскоп, оптические микроскопы

Оптические микроскопы

Оптическая система микроскопа состоит из основных элементов — объектива и окуляра. Они закреплены в подвижном тубусе, расположенном на металлическом основании, на котором имеется предметный столик. Увеличение оптического микроскопа без дополнительных линз между объективом и окуляром равно произведению их увеличений. В современном микроскопе практически всегда есть осветительная система (в частности, конденсор с ирисовой диафрагмой), макро- и микро- винты для настройки резкости, система управления положением конденсора. В зависимости от назначения, в специализированных микроскопах могут быть использованы дополнительные устройства и системы.

Цифровые микроскопы

Цифровой микроскоп - это оптический микроскоп с присоединенной или встроенной камерой используемой с целью передачи наблюдаемого изображения на компьюьер и его дальнейшей цифровой обработки.

Биологические микроскопы

Микроскопы, предназначенные для изучения микробиологических объектов. Биологический микроскоп, он же световой микроскоп общего назначения, предназначен для исследований, преимущественно прозрачных биологических объектов в проходящем свете. Биологические микроскопы используются для исследований в биологии и смежных отраслях науки.

Стерео микроскопы

Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п.. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трех координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.

Металлографические микроскопы

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).

Люминесцентные микроскопы

Некоторые вещества обладают люминесцентными свойствами, то есть способны светиться в видимом спектре при облучении ультрафиолетом. Люминесцентные микроскопы — это микроскопы, снабженные ультрафиолетовым осветителем для наблюдения свечения таких препаратов. Поскольку свечение возникает со стороны ультрафиолетового освещения, то максимально эффективна будет подсветка ультрафиолетом со стороны наблюдателя, то есть прямо через объектив микроскопа. Люминесцентные микроскопы содержат ультрафиолетовый источник и специальную оптическую схему для подсветки через объектив. Кроме того, они снабжаются специальными объективами, пропускающими ультрафиолет и не имеющими собственной паразитной люминесценции в ультрафиолете. Такие объективы маркируются FLUOR или аналогично. Люминесцентные микроскопы применяются для проведения иммунохимических, иммунологических, иммуноморфологических и иммуногенетических исследований.

Инвертированные микроскопы

В инвертированном микроскопе оптическая схема устроена таким образом, что образец наблюдается снизу. Обычно инвертированные микроскопы используются в материаловедении, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).

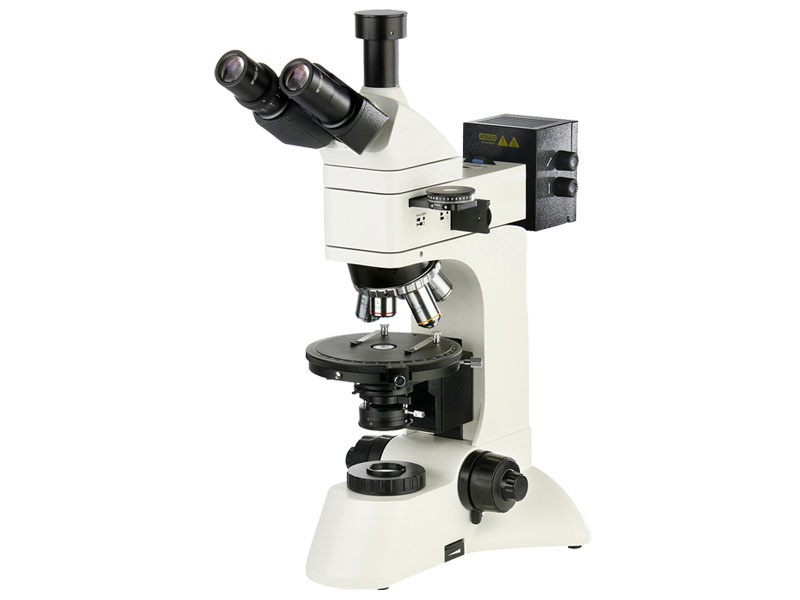

Поляризационные микроскопы

При отражении света от объектов его поляризация может изменяться. Чтобы визуально выявить такие объекты, их освещают поляризованным светом, полученным после специального поляризационного фильтра. Отразившись, свет проходит через оптический тракт поляризационного микроскопа, в котором установлен второй поляризационный фильтр. Таким образом, через эту пару фильтров пройдет только тот свет, который соответствующим образом изменит свою поляризацию при отражении от наблюдаемого препарата. Остальные участки препарата окажутся затемнены.

Промышленные микроскопы

Оптические микроскопы имеют широчайшее применение в промышленных лабораториях, отделах контроля качества, непосредственно на производственных линих. Основная цель промышленных микроскопов - предоставить четкое изображение интересующей области, провести её анализ и измерения, в заданных условиях эксплуатации микроскопа, зачастую далеких от идеальных лабораторных.
