Металлографический микроскоп L-2020

Металлографический  микроскоп L-2020

L-2020 микроскоп работает в отраженном и проходящем свете, предназначен для наблюдения поверхности непрозрачных и прозрачных объектов. Он оснащен вертикальным осветителем, план ахроматическими объективами с большим рабочим расстоянием (без покровного стекла), широкоугольными окулярами и установленным устройством поляризатора в тринокуляре. Он обеспечивает четкое и высококонтрастное изображение, удобное управление и т.д. Это идеальный микроскоп в научно-исследовательских работах в области биологии, металлографии, минералогии, точном машиностроении, электронике и т.д. Она подходит для научных исследований, преподавания и демонстрации в колледжей и фабрики.

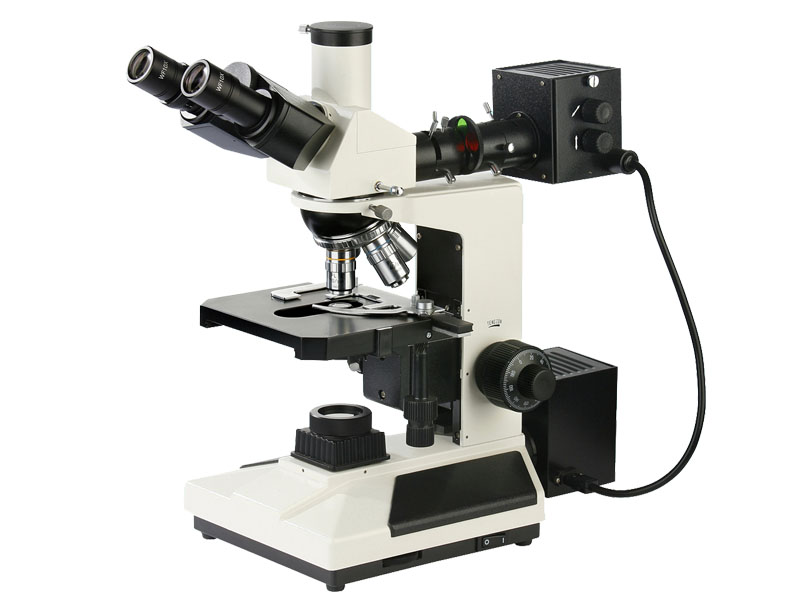

Металлографический микроскоп L-2020

Особенности

  • План ахроматические объективы с большим рабочим расстоянием (без крышки стекла) и широкопольными окулярами, позволяет получить четкие снимки и широкую область обзора
  • Ручки коаксиальной грубой / точной фокусировки. Система с регулируемым напряженнием и до остановки, минимальный шаг точности фокусировки: 2 мкм
  • 6В 20Вт галогенная лампа, регулируемая яркость

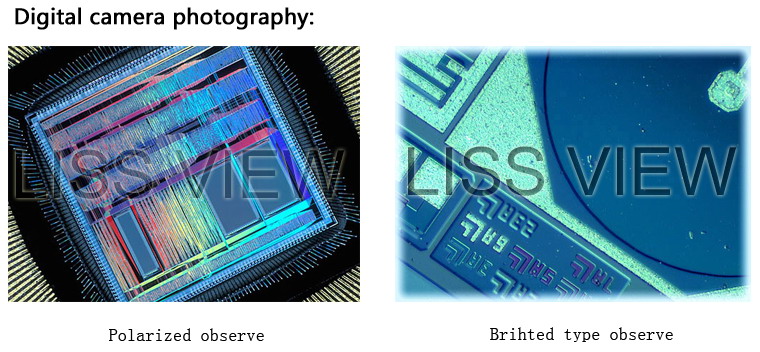

  • Тринокуляр, можно переключаться на нормальное / поляризованное наблюдение, светло / темнопольное наблюдение. Можно направить 100% света, к бинокулярным окулярам или к верхнему порту
  • С вертикальным осветителем и передающим осветителем, можно наблюдать поверхности непрозрачных и прозрачных объектов

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).



Технические характеристики

  • Система наблюдения: наблюдение может быть легко поменяно между тринокуляром и окулярами. Наклон 30°, принимает план окуляры, план ахроматические объективы на бесконечность, фотокамеру, адаптеры. Поле окуляра 18 мм
  • Двойная механическая платформа размером 160 х 140 мм
  • Диапазон перемещений платформы: 75 х 50 мм
  • Эпи-иллюминация: Освещение галогеновой лампой 6В 20Вт с полевыми и апертурными диафрагмами, поляризатором, сменными стеклами
  • Лампы проходящего освещения: внешняя полевая диафрагма, 6В 20Вт галогеновая лампа,
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

Металлографический ДИК микроскоп L-2020



Стандартная конфигурация

Model
L2020A
L2020B
Eyepiece
Wide field  WF10X(Φ18mm)
Objective
Plan achromatic objectives with long working distance (no cover glass) PL 5X/0.12
Plan achromatic objectives with long working distance (no cover glass)  PL 5X/0.12
Plan achromatic objectives with long working distance (no cover glass) PL L10X/0.25
Plan achromatic objectives with long working distance (no cover glass)  PL L10X/0.25
Plan achromatic objectives with long working distance (no cover glass) PL L40X/0.60
Plan achromatic objectives with long working distance (no cover glass) PL L20X/0.40
Plan achromatic objectives with long working distance (no cover glass) PL L60X/0.75  (Spring)
Plan achromatic objectives with long working distance (no cover glass) PL L40X/0.60  (Spring)

Plan achromatic objectives with long working distance (no cover glass) PL L60X/0.75  (Spring)
Eyepieces tube
Trinocular, Inclination of 30°, (Analyzer with field diaphragm to switch)
Vertical illumination unit
6V 20w, halogen lamp, adjustable control.
Vertical illumination with field diaphragm, aperture diaphragm and polarizer,(R,B,G)filter and frosted filter
Focus system
Coaxial coarse/fine focus system, with tensional adjustable and up stop, minimum division of fine focusing: 2μm.

Nosepiece
Quadruple(Backward ball bearing inner locating)
Quintuple(Backward ball bearing inner locating)
Stage
Double layer mechanical (Size:160mmX140mm,movingrange:75mmX50mm)
Vertical illumination unit
Abbe condenser  NA.1.25  Rack & pinion adjustable
(B,G)filter and Frosted filter
Collector for halogen lamp
6V 20w halogen lamp, adjustable control.


Optional accessories
Name
Sort/Technique parameter
NO.
Eyepiece
Wide field  WF16X(¦µ11mm)
1051016
Dividing  10X(¦µ18mm)  0.1mm/Div
1121010
Objective
Plan achromatic objectives with long working distance (no cover glass) PL L 50X/0.70
2250150
Plan achromatic objectives with long working distance (no cover glass) PL L 80X/0.80
2250180
Plan achromatic objectives with long working distance (no cover glass) PL L 100X/0.85 (Spring)
2250111
Plan achromatic objectives (no cover glass) PL 100X/1.25  (Spring, oil)
2240111
Filter
Yellow filter
115003
CCD adapter
0.4X
810001
0.5X
810004
1X
810002
0.5X with dividing 0.1mm/Div
810003
Camera
DV-1 With USB & video output
800001
DV-2 With USB output
800003
DV-3 With video output
800005
Photo unit
2.5X/4X Change over photograph attachment with 10X viewing eyepiece
840001
4X Focusing photograph attachment
840002
MD Adapter
840003
PK Adapter
840004
Digital camera adapter
CANON(A610,A620,A630,A640)
820001

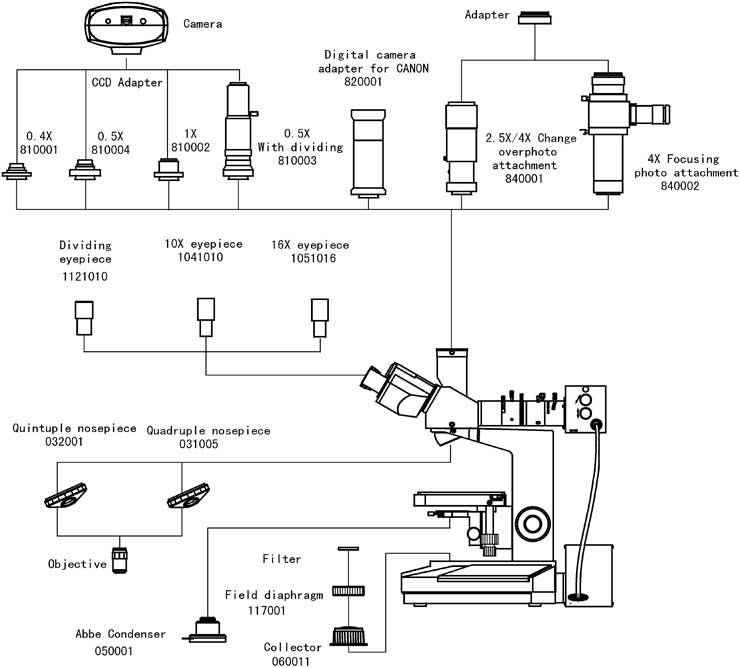

Диаграмма

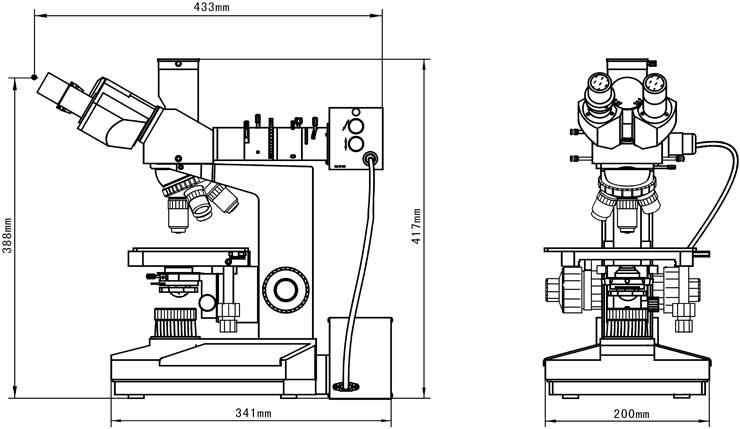

Физические размеры
