Металлографический микроскоп L-3230

Металлографический  микроскоп L-3230

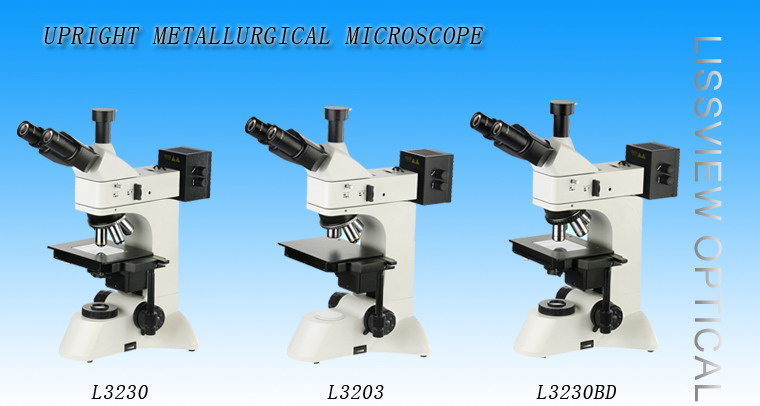

L3203 / L3220 / L3230 / L3230BD серия вертикальных металлургических микроскопов подходит для наблюдения поверхностей непрозрачных объектов или прозрачных объектов. Они оснащены отличной оптической системы UIS и модульным функциональным дизайном, предоставляя пользователям отличное качество оптики и эксплуатационных характеристик, возможность обновления системы, наблюдения в отраженном или проходящем и смешанном освещениях, поляризационные наблюдения, темно полевые наблюдени. Эти микроскопы имеют красивый дизайн, удобное управление и четкое изображение. Они являются идеальными инструментами в научно-исследовательской работе в области биологии, металлографии, минералогии, точного машиностроения, электроники, ЭСТ.

Металлографический микроскоп L-3230


Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).

  • Система наблюдения: тринокуляр может быть легко поменян между наблюдением и фотокамерой. Наклон 30°, принимает 10Х широкопольные план окуляры, план ахроматические объективы на бесконечность, фотокамеру и 0.5х, 1х адаптеры,
  • Большая мобильная платформа для наблюдения больших образцов. Размер платформы: 210 х 140 мм
  • Диапазон перемещений платформы: 63 х 50 мм
  • Эпи-иллюминация: интегрированная полевая диафрагма, апертурная диафрагма, стекла Ж, Г, З и матовое. Анализатор и поляризатор, 12В, 50Вт галогеновая лампа, регулятор яркости
  • Проходящая система освещения: галогеновая лампа и полевая диафрагма
  • Система наблюдения темного поля (для L-3230BD): высококачественные светло- и темно-польные объективы
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

Металлографический ДИК микроскоп L-3230



Стандартная конфигурация

Technical specifications (standard)
Eyepiece
10X wide field plan eyepiece and field of view number is Φ22mm, the eyepiece interface is Ф30mm
Infinity plan achromatic objectives
L3032/L3220/L3230
(Equipped bright field objective)
PL L5X/0.12   working distance:26.1 mm
PL L10X/0.25  working distance:20.2 mm
PL L40X/0.60   working distance:3.98 mm
PL L60X/0.70  working distance:3.18 mm
L3230BD
(Equipped with dark / bright field objective)
PL L5X/0.12 BD working distance:8.05 mm
PL L10X/0.25BDworking distance:7.86mm
PL L20X/0.40 BD working distance:7.2mm
PL L40X/0.60BD working distance:3.0 mm
Eyepiece tube
Trinocular inclined 30°, pupil separation 53~75 mm.
Focusing system
Coaxial coarse/fine focus system, with tension adjustable device, minimum division of fine focusing: 2.0μm.
Nosepiece
Quintuple (Backward ball bearing inner locating)
Stage
Mechanical stage,overall size:210mmX140mm,moving range: 63mmX50mm
Illumination system
L3032/L3220/L3230

6V30W halogen and brightness enable control.
L3230BD

12V30W halogen and brightness enable control for transmission illumination.
12V50W halogen and brightness enable control for reflecting illumination.
Integrated field diaphragm, aperture diaphragm and puller type polarizer.
Equipped withgroundglass and yellow ,green and blue filters
Optional Accessory
Eyepiece
Dividing eyepiece(Φ22mm)
Objective
L3203/3220/L3230
Bright field objective 20X,50X,80X,100X(Dry)
L3230BD
Bright&dark field objective 50X,60X,80X,100X
CCD adapter
0.5X,1X,0.5X(with dividing)
Camera
Usb output 1.3M,3.0M,5.0M,10Mpixel
Digital camera adapter
Cannon(EF) nikon(F)

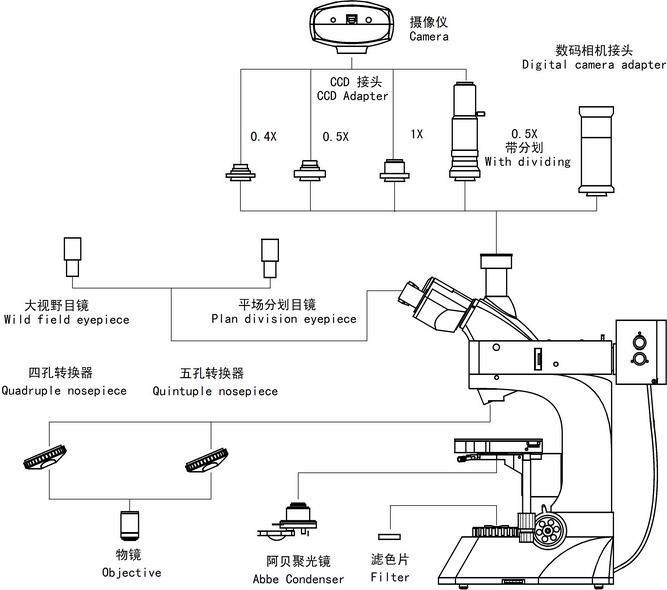

Диаграмма

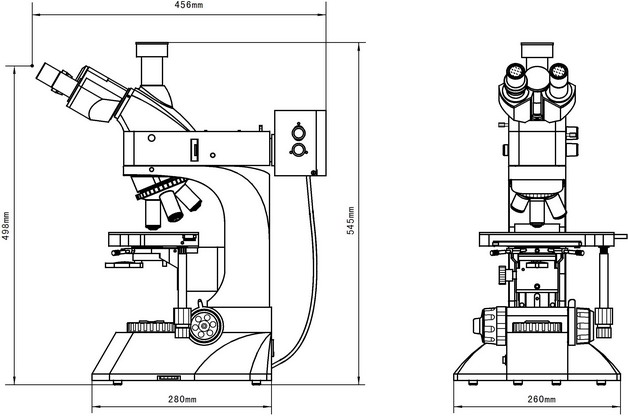

Физические размеры
