Стерео микроскоп XTD
Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п.. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трех координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.
Серия стереомикроскопов XTD это стерео микроскоп с зумом, с возможностью постоянно-непрерывной настройки увеличения. Оптическая система обладает большим рабочим расстоянием. XTD-1, XTD-2, XTD-3 серии оснащены двумя парами объективов, XTD-201 серия, оснащенны одной парой объективов. Система наблюдения. Оптическая трубка наклонена под углом 45°, высота точка расположения глаз, межзрачковое расстояние, диоптрии могут быть настроены индивидуально, что позволяет оператору не перенапрягать мышцы шеи и плеч. Поле план объективов достигает диаметра 22 мм, обеспечивая широкий обзор. Может быть эффективно использован в электронной промышленности, криминалистической экспертизе, науках о жизни и др. Диапазон зум увеличения: 0.7 - 4.5X. Система грубой и точной настройки реализована в механизме перемещения ввверх - вниз. Цилиндрические направляющие делают перемещение ровным и быстрым. Размер основы микроскопа: 310 х 280 мм с зажимами для образца. Отражающий источник освещения в виде 5W яркой лампы LED с регулятором обеспечивает хорошее освещение. Опциональный флуоресцентный иллюминатор 3W x 2 LED эпи-флуоресцентный иллюминатор или кольцевой флуоресцентный иллюминатор могут быть установлены. К микроскопу могут быть присоединены CCD адаптер, цифровая камера, что позволит проводить наблюдения с компьютера.
Стандартная конфигурация
 XTD-1A
|
 XTD-1B
|
||
|
Model Specification
|
XTD-1A
|
XTD-1B
|
|
|
Eyepiece
|
WF10X(Φ20mm)
|
||
|
Objective
|
1X,2X
|
2X,4X
|
|
|
Total magnification
|
10X,20X
|
20X,40X
|
|
|
Visual field
|
Φ20, Φ10
|
Φ10, Φ5
|
|
|
Work distance
|
50mm
|
||
|
Vertical effective movement
|
50mm
|
||
|
Base size
|
170X120X21mm
|
||
XTD-2Series
 XTD-2A
|
 XTD-2B
|
||
|
Model Specification
|
XTD-2A
|
XTD-2B
|
|
|
Eyepiece
|
WF10X(Φ20mm)
|
||
|
Objective
|
1X,2X
|
2X,4X
|
|
|
Total magnification
|
10X,20X
|
20X,40X
|
|
|
Visual field
|
Φ20, Φ10
|
Φ10, Φ5
|
|
|
Work distance
|
50mm
|
||
|
Vertical effective movement
|
50mm
|
||
|
Base size
|
170X120X54mm
|
||
|
Illumination model
|
Reflected light source:6V8W halogen lamp
|
||
XTD-3Series
 XTD-3A
|
 XTD-3B
|
||
|
Model Specification
|
XTD-3A
|
XTD-3B
|
|
|
Eyepiece
|
WF10X(Φ20mm)
|
||
|
Objective
|
1X,2X
|
2X,4X
|
|
|
Total magnification
|
10X,20X
|
20X,40X
|
|
|
Visual field
|
Φ20, Φ10
|
Φ10, Φ5
|
|
|
Work distance
|
50mm
|
||
|
Vertical effective movement
|
50mm
|
||
|
Base size
|
190X120X55mm
|
||
|
Illumination model
|
6V8W halogen lamp, can used with reflected light, transmitted light or mixed light for illumination
|
||
XTD-201Series
 XTD-201
|
|
|
Model Specification
|
XTD-201
|
|
Eyepiece
|
WF10X(Φ20mm)
|
|
Optical body
|
2X
|
|
Total magnification
|
20X
|
|
Visual field
|
Φ10
|
|
Working distance
|
70mm
|
|
Vertical effective movement
|
70mm
|
|
Base size
|
170X120X21mm
|
Optional accessories
|
Name
|
Sort/Technique parameter
|
NO.
|
|
Eyepiece
|
Divisional wide field eyepiece 10X(Φ20mm 0.1mm/Div
|
1111010
|

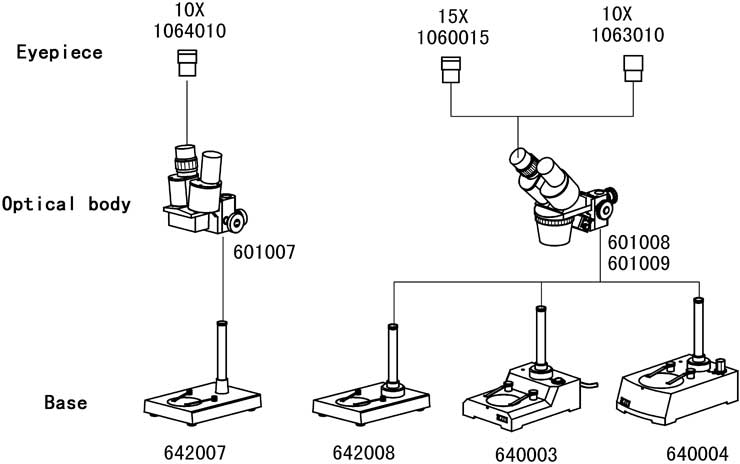

Диаграмма

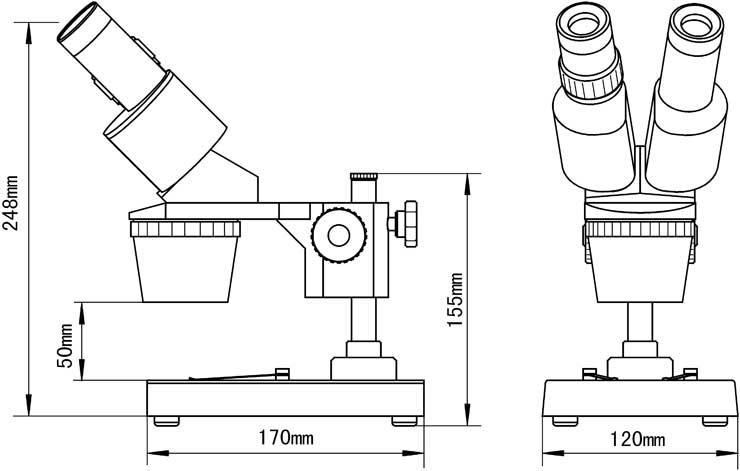

Физические размеры
