Стерео микроскоп XTL

Стерео микроскоп XTL-201

Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п.. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трех координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.


Серия стереомикроскопов XTL это стерео микроскоп с зумом, с возможностью постоянно-непрерывной настройки увеличения. Оптическая система обладает большим рабочим расстоянием. Система наблюдения. Оптическая трубка наклонена под углом 45°, высота точка расположения глаз, межзрачковое расстояние, диоптрии могут быть настроены индивидуально, что позволяет оператору не перенапрягать мышцы шеи и плеч. Поле план объективов достигает диаметра 22 мм, обеспечивая широкий обзор. Может быть эффективно использован в электронной промышленности, криминалистической экспертизе, науках о жизни и др. Диапазон зум увеличения: 0.7 - 4.5X. Система грубой и точной настройки реализована в механизме перемещения ввверх - вниз. Цилиндрические направляющие делают перемещение ровным и быстрым. Размер основы микроскопа: 310 х 280 мм с зажимами для образца. Отражающий источник освещения в виде 5W яркой лампы LED с регулятором обеспечивает хорошее освещение. Опциональный флуоресцентный иллюминатор 3W x 2 LED эпи-флуоресцентный иллюминатор или кольцевой флуоресцентный иллюминатор могут быть установлены. К микроскопу могут быть присоединены CCD адаптер, цифровая камера, что позволит проводить наблюдения с компьютера.



Стандартная конфигурация


XTL-1A

XTL-1B

XTL-1C
Model
Specification
XTL-1A
XTL-1B
XTL-1C
Eyepieces
WF10X (Φ20mm)
Objective
Objectives range of zoom magnification  0.7X~4.5X
Total magnification
7X~45X
Visual field
Φ28.5~Φ4.5
Working distance
88mm
Vertical effective movement
25mm<=h<265mm
25mm<=h<240mm
Base size
240X180X25mm
300X240X25mm
240X180X25(mm)with movable stage, movement range:42X42(mm)
Note: Please append a letter “T” in the backside of correspond model when you select the trinocular body.

XTL-2 Series


XTL-2

XTL-2A
Model
Specification
XTL-2
XTL-2A
Eyepiece
WF10X(Φ20mm)
Objective
Objectives range of zoom magnification  0.7X~4.5X
Total magnification
7X~45X
Visual field
Φ28.5~Φ4.5
Working distance
88mm
Vertical effective movement
25mm<=h<265mm
25mm<=h<130mm
Base size
215X160X60mm
Illumination model
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness
Note: Please append a letter “T” in the backside of correspond model when you select the trinocular body.

XTL-3 Series

XTL-3

XTL-3A
Model
Specification
XTL-3
XTL-3A
Eyepiece
WF10X(Φ20mm)
Objective
Objectives range of zoom magnification  0.7X~4.5X
Total magnification
7X~45X
Visual field
Φ28.5~Φ4.5
Working distance
88mm
Vertical effective movement
25mm<=h<265mm
25mm<=h<130mm
Base size
215X160X60mm
Illumination model
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness
Transmitted light source:12V10W halogen lamp and adjustable brightness

Note: Please append a letter “T” in the backside of correspond model when you select the trinocular body.

 XTL-101 ,102Series


XTL-101

XTL-102
Model
Specification
XTL-101
XTL-102
Eyepiece
WF10X (Φ20mm)
Objective
Objectives range of zoom magnification  0.7X~4.5X
Total magnification
7X~45X
Visual field
Φ28.5~Φ4.5
Working distance
88mm
Vertical effective movement
35mm<=h<215mm
35mm<=h<265mm
Base size
260X290X55mm
300X240X25mm
Illumination model
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness
Transmitted light source:12V10W halogen lamp and adjustable brightness
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness

Note: Please append a letter “T” in the backside of correspond model when you select the trinocular body.

      XTL-103Series

XTL-103A

XTL-103B

XTL-103C
Model
Specification
XTL-103A
XTL-103B
XTL-103C
Eyepiece
WF10X (Φ20mm)
Objective
Objectives range of zoom magnification  0.7X~4.5X
Total magnification
7X~45X
Visual field
Φ28.5~Φ4.5
Working distance
88mm
Vertical effective movement
35mm<=h<265mm
35mm<=h<265mm
35mm<=h<240mm
Base size
240X180X25(mm)
300X240X25mm
240X180X25(mm)with movable stage, movement range:42X42(mm)
Note: Please append a letter “T” in the backside of correspond model when you select the trinocular body.

Optional accessories
Name
Sort/Technique parameter
NO.
Eyepiece
Wide field eyepiece  WF10X(Φ22mm)
1062010
Wide field eyepiece  WF15X(Φ15mm)
1061015
Wide field eyepiece  WF20X(Φ12mm)
1060020
Wide field eyepiece  WF25X(Φ9mm)
1060025
Divisional wide field eyepiece  10X(Φ20mm) 0.1mm/Div
1111010
Divisional wide field eyepiece  10X(Φ22mm) 0.1mm/Div
1112010
Optical body
Trinocular body
602003

Trinocular body
602004

Additional objective
0.5X W.D.137mm
621002

0.75X W.D.103mm
622002

1X W.D.88mm
623001

1.5X W.D.48mm
624002

2X W.D.29mm
625002

Illumination
8W/90¡«265V  Annular LED illumination W.D.:35~200mm
630002

5W,110V /220V  Annular fluorescent illumination
630003

CCD adapter
0.5X
813004

1X
813005

Camera
DV-1  With USB & video output
800001

DV-2  With USB output
800003

DV-3  With video output
800005

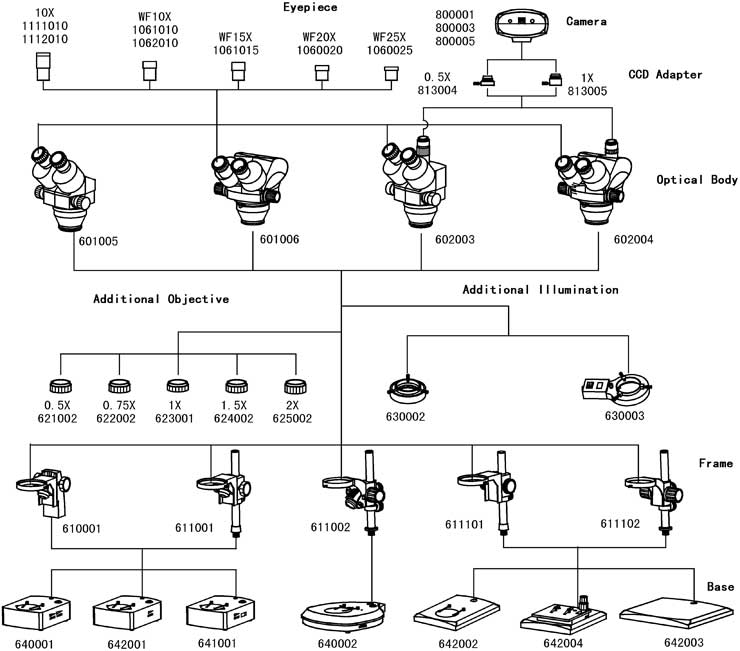

Диаграмма

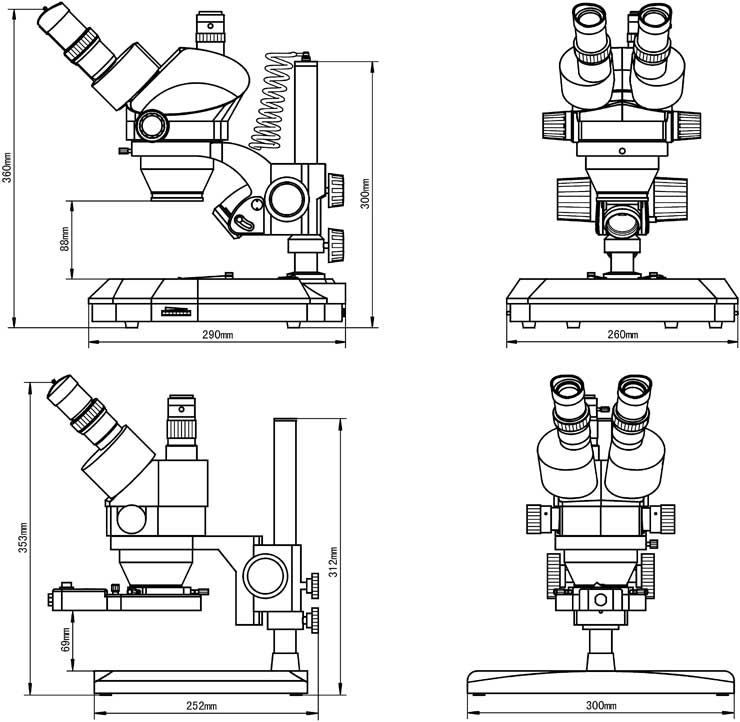

Физические размеры
