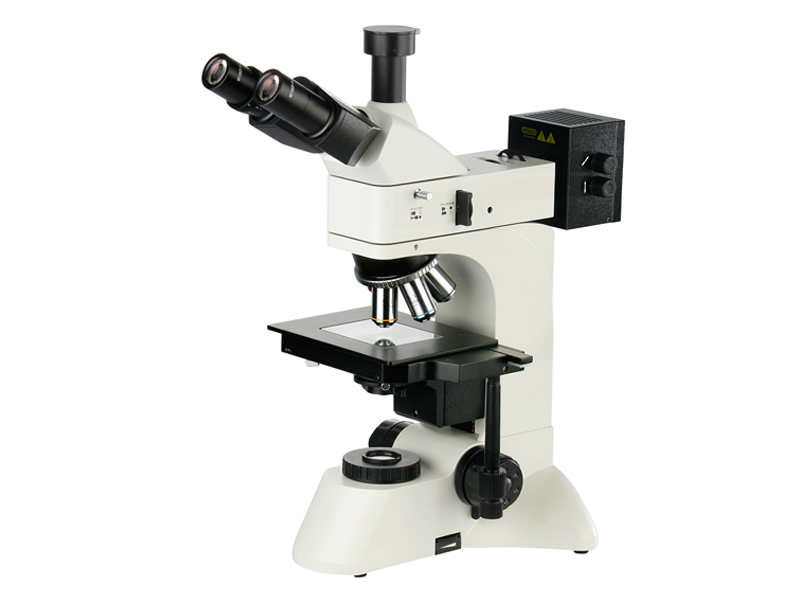

Металлографический ДИК микроскоп L-3230

Металлографический ДИК микроскоп L-3230

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).

Металлографический ДИК микроскоп L-3230


L-3230 ДИК промышленный металлографический и измерительный микроскоп с дифференциально-интерференционным контрастом подходит для наблюдения структуры поверхности непрозрачных деталей и микроскопических наблюдений прозрачных объектов. Он оснащен превосходной бесконечной оптической системой и модульным дизайн так, что система может последовательно расширяться и обновляться, добавляя поляризацию, дифференциально-интерференционный контраст и др. Триновуклярная/оптическая структура оптического модуля. Отраженное изображение с уменьшением яркости от визуального наблюдения, используя технологию интеграции цифровой фотографии и микроскического изображения представляют наблюдаемое интерференционное изображение с большим 3D эффектом. Этот модуль удобно подходит для наблюдения морфологии поверхности непрозрачных поверхностей. Микроскоп является идеальным оптическим инструментом для анализа и измерений в областях анализа высокоточных частей, интегральных схем, упаковочных материалов и др.

  • Система наблюдения: тринокуляр может быть легко поменян между наблюдением и фотокамерой. Наклон 30°, принимает 5, 10, 20 план ахроматические объективы, фотокамеру и 0.5х, 1х адаптеры
  • Размер базы: 300 х 250 мм
  • Размер платформы: 210 х 140 мм
  • Диапазон перемещений платформы: 63 х 50 мм
  • Эпи-иллюминация: интегрированная полевая диафрагма, апертурная диафрагма, стекла Ж, Г, З и матовое. Анализатор и поляризатор, 12В, 50Вт галогеновая лампа, регулятор яркости
  • Дифференциально интерференционный контраст: Высококачественные ДИК объективы
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

Металлографический ДИК микроскоп L-3230



Стандартная конфигурация

Model
L3230DIC
Eyepiece
Wide field  WF10X(Φ22mm)
Objective
Infinity plan achromatic objectives with long working distance (no cover glass)
LMPlan5X/0.12 Work distance:18.2 mm
LMPlan10X/0.25 Work distance:20.2 mm
LMPlan20X/0.35 Work distance:6.0 mm
PL L40X/0.60 (spring) Work distance:3.98 mm
DIC observation system
5X/10X/20X DIC  push-pull group

Eyepieces tube
Trinocular, Inclination of 30°,Brinocular
Epi- illumination system
12V 50W, halogen lamp, adjustable brightness
Integrated field diaphragm, aperture diaphragm and (Y,B,G, ground glass) switching device. Push-pull type analyzer and polarizer.
Focus system
Coaxial coarse/fine focus system, with tension adjustable and limit stopper, minimum division of fine focusing: 2μm.
Nosepiece
Quintuple (Backward ball bearing inner locating)
Stage
Double layer mechanical (Size:210mmX140mm,movingrange:63mmX50mm)
Transmitted illumination
system
Abbe condenser  NA.1.25  Rack & pinion adjustable
Blue filter and Ground glass
Collector for halogen lamp illumination and integrated field diaphragm
12V 30W halogen lamp, adjustable brightness


Optional accessories
Name
Sort/Technique parameter
NO.
Eyepiece
Dividing eyepiece(field number:¦µ18mm)    0.10mm/Div
1121010
Objective
Infinity plan achromatic objectives with long working distance (no cover glass)

PL L50X/0.70 (spring) Work distance:3.68mm
2260150
PL L60X/0.75 (spring) Work distance:1.22 mm
2260160
PL L80X/0.80 (spring)  Work distance:1.25 mm
2260180
PL L100X/0.85 (spring and dry)  Work distance:0.40mm
2260111
Nosepiece
 Quintuple Backward ball bearing inner locating
032001
Filter
Green filter
115002
Yellow filter
115003
CCD adapter
0.5X
810004
1X
810002
0.5X with dividing 0.1mm/Div
810003
Camera
DV-1 Video output & USB output

DV-130 / 300 / 500 / 900 with USB output

DV-3 With video output(380/520 TV line)

Digital camera adapter
CANON(EF)  NIKON( F)
820001

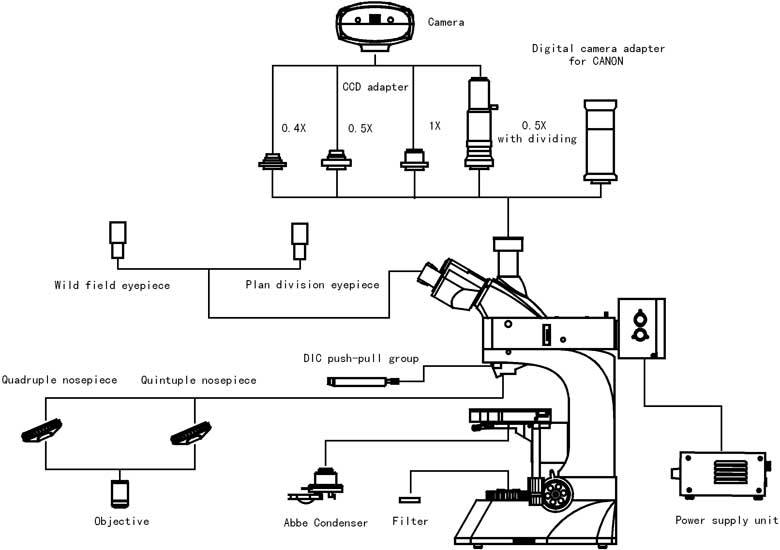

Диаграмма

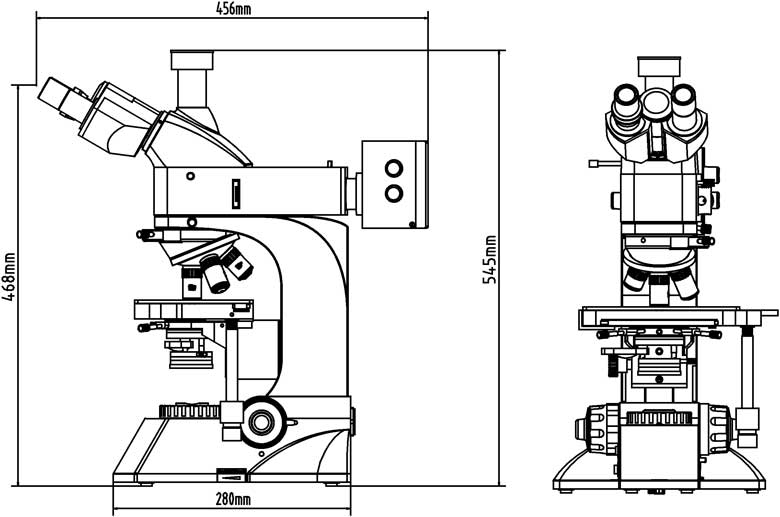

Физические размеры
