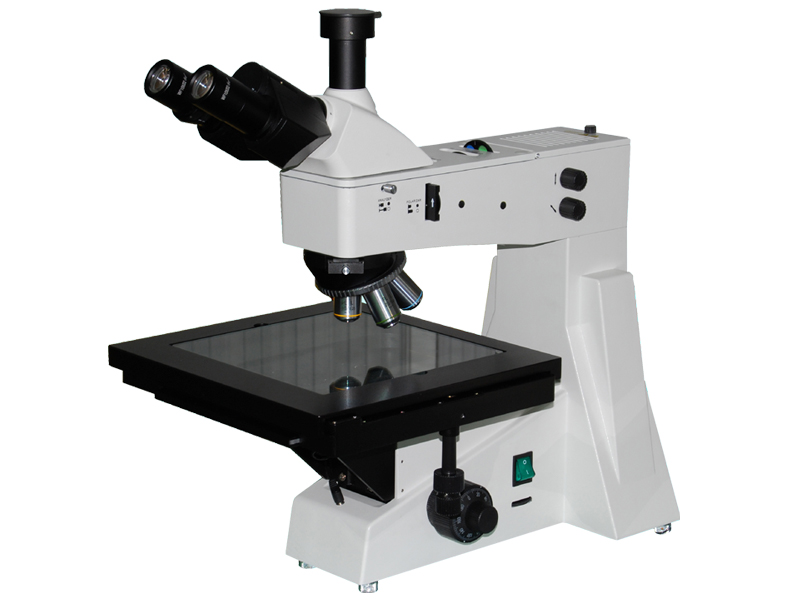

Металлографический ДИК микроскоп XJL-302
Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).
XJL-302 DIC дифференциально интерференционный контрастный микроскоп подходит для наблюдения различных видов объектов. Он оснащен пропускающим осветителем и отражающей системом ДИК, план ахроматическими бесконечными объективами с большим рабочим расстоянием, широкоугольными окулярами и устройством поляризатора. Это обеспечивает высокую четкость и 3D-изображение, удобное удобное управление и т.д. Это идеальный инструмент в научно-исследовательской работе в области биологии, металлографии, минералогии, точного машиностроения, электроники и т.д.
- Система наблюдения: тринокуляр может быть легко поменян между наблюдением и фотокамерой. Наклон 30°, принимает 5, 10, 20 план ахроматические объективы, фотокамеру и 0.5х, 1х адаптеры
- Большая мобильная платформа для наблюдения больших образцов. Размер платформы: 280 х 270 мм
- Диапазон перемещений платформы: 204 х 204 мм
- Интегрированная система освещения позволяет переключаться между разными галогенными лампами. Освещение "Kohler illumination" достигается посредством настройки полевой и апертурной диафрагмы, поворачивая контролирующую пластину. Температура поверхности кожуха модуля с осветительными лампами уменьшается, делая работу с микроскопами более безопасной.
- Дифференциально интерференционный контраст: Высококачественные ДИК объективы и оптическая система для наблюдения поверхности профиля и достижения 3D эффекта
- Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер
Стандартная конфигурация
|
Eyepiece
|
10X Wide-field plan eyepiece£¬field of view number Ф22mm
|
|||||
|
Objective (Infinity and long working distance plan achromatic objective)
|
Type
|
Magnification
|
Number aperture
|
Working distance (mm)
|
Thickness of cover glass (mm)
|
Remark
|
|
Bright Field objective
|
LMPlan5X
|
0.12
|
18.2
|
0
|
XJL-302DIC
|
|
|
LMPlan10X
|
0.25
|
20.2
|
0
|
|||
|
LMPlan20X
|
0.35
|
6.0
|
0
|
|||
|
50X
|
0.70
|
3.68
|
0
|
|||
|
80X
|
0.80
|
1.28
|
0
|
|||
|
Eyepiece tube
|
Inclination of 30° and interpupillary distance is 53~75mm
|
|||||
|
Focusing system
|
Coaxial coarse/fine focus, with tension adjustable and up stop minimum division of fine focusing: 0.8μm
|
|||||
|
Nosepiece
|
Quintuple (Backward ball bearing inner locating)
|
|||||
|
Stage
|
Mechanical stage£¬size:280mmX270mm£¬moving range: 204mmX204mm
|
|||||
|
Polarization Unit
|
Polarizer enable 360°rotate and switched in or out
|
|||||
|
Analyzer can be switched in or out
|
||||||
|
Light source
|
12V50W halogen, brightness enable control
|
|||||
|
DIC observation system
|
Suitable to 5X/10X/20X objective
|
|||||
Optional accessories
|
name
|
Sort/Technique parameter
|
NO.
|
|||
|
Eyepiece
|
Dividing eyepiece(field number:Ф22mm) 0.10mm / Div
|
1121010
|
|||
|
Objective
|
Magnification
|
Number aperture
|
Working distance (mm)
|
Remark
|
|
|
40X
|
0.60
|
3.98
|
Bright field
|
2260140
|
|
|
60X
|
0.75
|
1.22
|
2260160
|
||
|
100X(Dry)
|
0.85
|
0.40
|
2260111
|
||
|
Stage
|
Mechanical stage, size: 250mmX230mm, moving range:154mmX154mm
|
040018
|
|||
|
CCD adapter
|
0.5X
|
812004
|
|||
|
1X
|
812002
|
||||
|
0.5X with dividing 0.1mm/Div
|
812003
|
||||
|
Camera
|
DV-1(with USB and Video output )
|
800001
|
|||
|
DV-2(with USB output )
|
800003
|
||||
|
DV-3(with Video output )
|
800005
|
||||
|
Digital Camera Adapter
|
CANON(EF) NIKON( F)
|
820001
|
|||

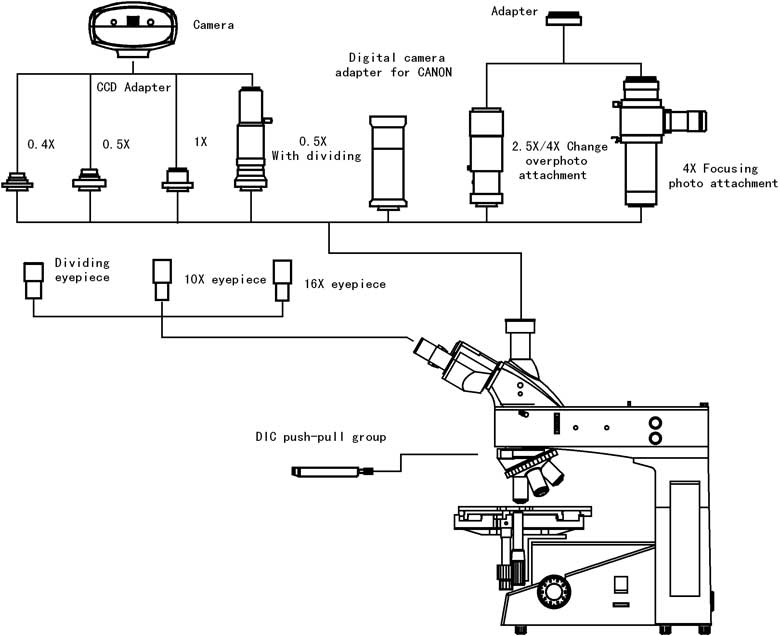

Диаграмма

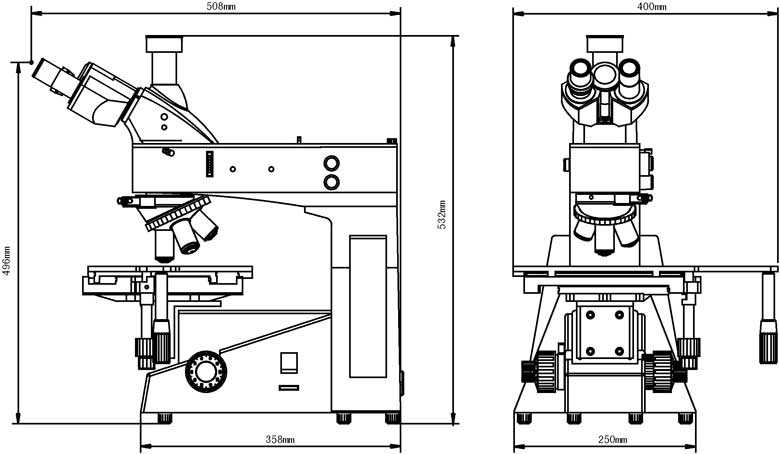

Физические размеры
