Металлографический микроскоп ICM-100

Металлографический  микроскоп ICM-100

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).

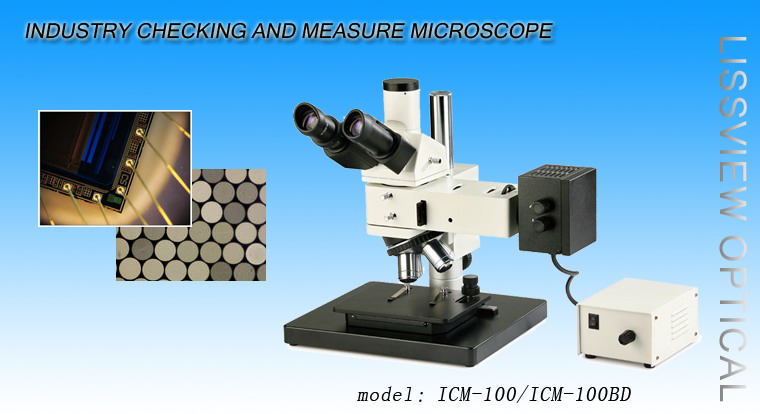

Металлографический микроскоп ICM-100


ICM-100 / 100BD промышленный аналитический и измерительный микроскоп подходят для наблюдения структуры поверхности и измерения геометрии деталей. Он оснащен превосходной конструкцией оптической системы UIS и модульным функциональным дизайном так, что система может улучшиться и расшириться, добавив поляризацию, темно-полевые наблюдения. Ход вверх или вниз оптической и осветительной частей блоков вдоль поддерживающей опоры для регулировки расстояния от объективов к целевому образцу, таким образом позволяя использование образцов разной толщины. Быстро и эффективно найти нужну часть образца можно путем перемещения механической платформы. Движение фокусирующего ролика происходит таким образом, что роликовый подшипник перемещается в направлении направляющей, делая процесс движения гладким. Это идеальный оптический инструмент для проверки и измерений в области анализа прецизионных частей, интегральных схем, упаковочных материалов и т.д.

  • Система наблюдения: тринокуляр может быть легко поменян между наблюдением и фотокамерой. Наклон 30°, принимает 5, 10, 20 план ахроматические объективы, фотокамеру и 0.5х, 1х адаптеры
  • Большая мобильная платформа для наблюдения больших образцов. Размер платформы: 160 х 140 мм
  • Диапазон перемещений платформы: 35 х 30 мм
  • Эпи-иллюминация: интегрированная полевая диафрагма, апертурная диафрагма, стекла Ж, Г, З и матовое. Анализатор и поляризатор, 12В, 50Вт галогеновая лампа, регулятор яркости
  • Система наблюдения темного поля (для ICM-100BD): высококачественные светло- и темно-польные объективы
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

Металлографический ДИК микроскоп ICM-100



Стандартная конфигурация

Specification
Eyepiece
Wide field WF10X(field number:Φ22mm)
Infinity plan achromatic objective
ICM-100
Equipped with bright field objectives
PL L5X/0.12  (Work distance):26.1 mm
PL L10X/0.25  (Work distance):20.2 mm
PL L20X/0.40  (Work distance):8.80 mm
PL L50X/0.70  (Work distance):3.68 mm
ICM-100BD
Equipped with bright & dark field objectives
PL L5X/0.12 BD  (Work distance):8.05 mm
PL L10X/0.25 BD  (Work distance):7.86mm
PL L20X/0.40 BD (Work distance):7.23mm
PL L50X/0.70 BD  (Work distance):1.75mm
Eyepieces tube
Trinocular inclined 30°, can be shot in 100% light flux.
Epi- illumination system
ICM-100
6V30W halogen and brightness enable control
ICM-100BD
12V50W halogen and brightness enable control
Integrated field diaphragm, aperture diaphragm and (Y,B,G, ground glass) switching device. Push-pull type analyzer and polarizer.
Focus system
Coaxial coarse/fine focus system, with coarse focus knob tension adjustable device, minimum division of fine focusing: 2μm.
Nosepiece
Quintuple (Backward ball bearing inner locating)
Working stage
Base overall size:300mmX240mm
Mechanical stage overall size:185mmX140mm£¬moving range:Transersal :35mm£¬Longitudinal:30mm

Optional accessories
Eyepiece
Wide field WF10X(field number:Φ22mm)
1122010
Objective
ICM-100
PL L40X/0.60  (Work distance):3.98 mm
2260140
PL L60X/0.70 (Work distance):3.18 mm
2260160
PL L80X/0.80  (Work distance):1.25 mm
2260180
PL L100X/0.85  (Work distance):0.40 mm
2260111
ICM-100BD
PL L40X/0.6 BD  (Work distance):3 mm
2120140
PL L60X/0.7 BD  (Work distance):1.65 mm
2120160
PL L80X/0.80 BD  (Work distance):0.80mm
2120180
PL L100X/0.85 BD  (Work distance):0.4 mm
2120111
CCD adapter
0.4X
810001
0.5X
810004
1X
810002
0.5Xwith dividing 0.1mm/Div
810003
Camera
DV-1(with USB and Video output)
800001
DV-2(with USB output)
800003
DV-3(with Video output)
800005
Digital camera adapter
CANON(EF), NIKON(F)
820001

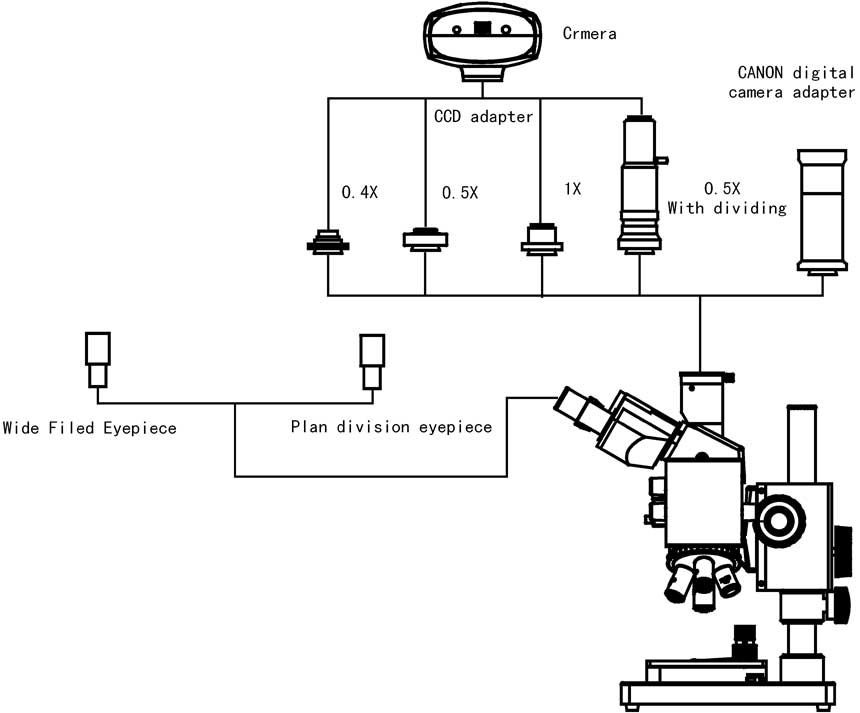

Диаграмма

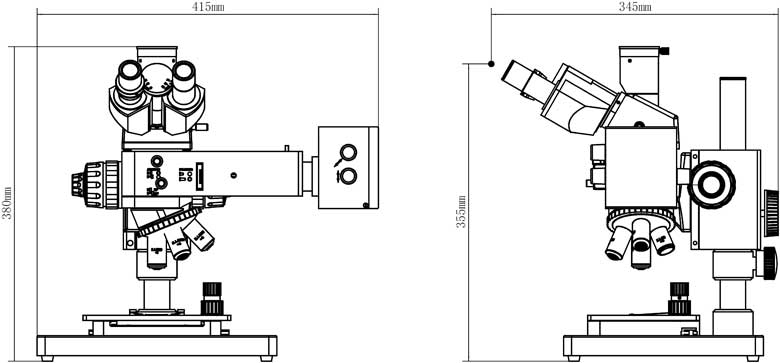

Физические размеры
