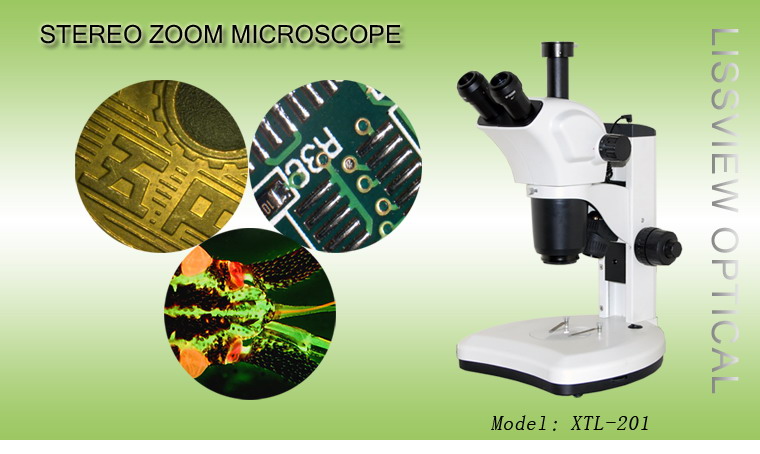

Стерео микроскоп XTL-201
Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п.. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трех координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.
Стереомикроскоп XTL-201 это стерео микроскоп с зумом, с возможностью постоянно-непрерывной настройки увеличения. Оптическая система обладает большим рабочим расстоянием. Система наблюдения. Оптическая трубка наклонена под углом 45°, высота точка расположения глаз, межзрачковое расстояние, диоптрии могут быть настроены индивидуально, что позволяет оператору не перенапрягать мышцы шеи и плеч. Поле план объективов достигает диаметра 22 мм, обеспечивая широкий обзор. Может быть эффективно использован в электронной промышленности, криминалистической экспертизе, науках о жизни и др. Диапазон зум увеличения: 0.7 - 6.3. Система грубой и точной настройки реализована в механизме перемещения ввверх - вниз. Цилиндрические направляющие делают перемещение ровным и быстрым. Размер основы микроскопа: 310 х 280 мм с зажимами для образца. Отражающий источник освещения в виде 5W яркой лампы LED с регулятором обеспечивает хорошее освещение. Опциональный флуоресцентный иллюминатор 3W x 2 LED эпи-флуоресцентный иллюминатор или кольцевой флуоресцентный иллюминатор могут быть установлены. К микроскопу могут быть присоединены CCD адаптер, цифровая камера, что позволит проводить наблюдения с компьютера.
Особенности- Оснащен окулярами Гюйгенса и плана ахроматическими объективами, широким и ясным полем зрения
- Ручки коаксиальный грубой / точной фокусировки с регулированием под напряжением и фиксаторами остановки, минимальное деление точной фокусировки: 3 мкм
- Используя Колер освещение со встроенной полевой диафрагмой и 6V 30W галогенной лампой, с регулировкой яркости
Стандартная конфигурация
|
Eyepieces
|
WF10X (Φ22mm), high eye point
|
|
Objective
|
Stereo zoom objective
|
|
Zoom range 0.7~6.3(zoom ratio 1:9)
|
|
|
Work distance110mm
|
|
|
Total magnification
|
System standard ratio 7~63
|
|
Field range
|
Φ33.8~Φ3.49
|
|
Vertical effective movement
|
220mm
|
|
Base size
|
310mmX280mm
|
|
Light scoure
|
Reflected illuminating 3W High brightness LED
|
|
Transmitted illuminating 5W High brightness LED
|
Optional accessories
|
Name
|
Sort/Technique parameter
|
|
Eyepiece
|
Wide field eyepiece WF15X(Φ15mm)
|
|
Wide field eyepiece WF20X(Φ12mm)
|
|
|
Wide field eyepiece WF25X(Φ9mm)
|
|
|
Dividing eyepiece WF10X (Φ22mm)
|
|
|
Illuminator
|
LED EPI-fluorescence illuminator or annular fluorescence illuminator
|
|
Additional objective
|
0.5X Working distance:165mm/1.5X /2X
|
|
CCD adapter
|
0.4X/0.5X/1X/0.5X with dividing
|
|
camera
|
DV-130 / 300 / 500 / 1000 With USB output
|
|
Digital camera adapter
|
CANON(EF)/NIKON(F)
|

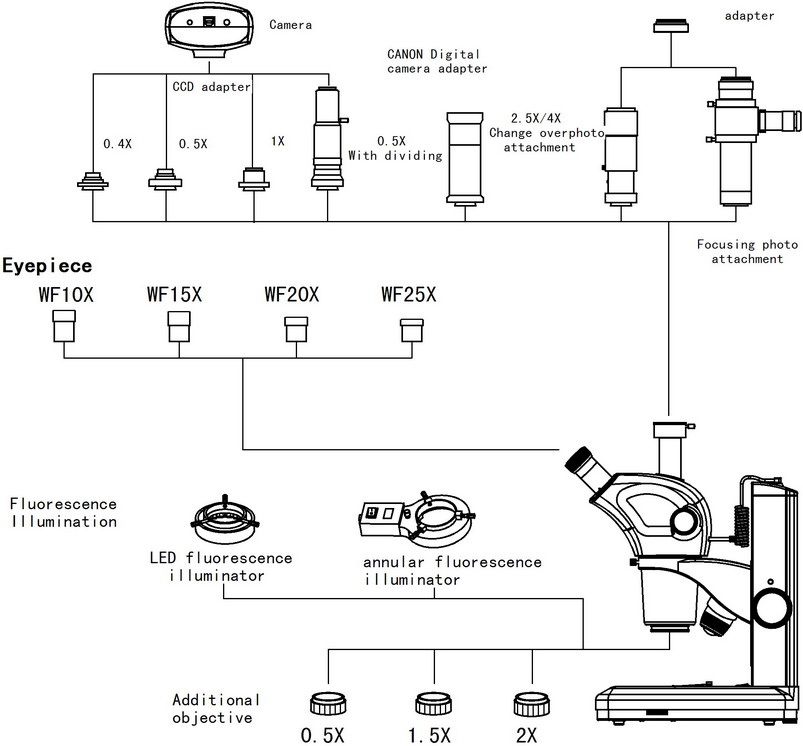

Диаграмма
