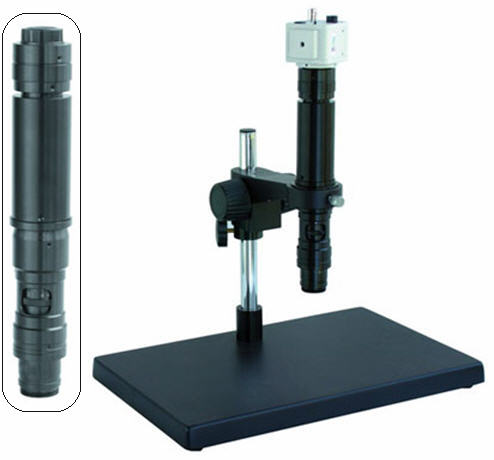

Промышленный микроскоп XSM-100

Промышленный микроскоп XSM-100

Промышленный микроскоп XSM100 Монокулярyный микроскоп обладает специальной конструкцией для цифровой камеры, которая предназначена для съемки с CMOS или CCD видео. Микроскоп может быть соединен с фотографической системой и цифровой камерой для передачи снимков на ТВ, компьютер и монитор, чтобы получить хороший фокус и представить высокое разрешение.   Микроскопы имеют характерный красивый внешний вид и просты и удобны в работе. Они могут широко использоваться для наблюдения полупроводников, фотоэлектриков, обследования изображений, в медицине и биологии, научно-исследовательской работе и образовании.





Стандартная конфигурация

Specification
XSM100
Microscope Body and CCD Technical Data
1
Zoom ratio objective: 1:6
2
Objective zoom range: 0.7X~4.5X
3
Working distance: 95mm
4
Focus range: 60mm
5
C-CCD adapter from pickup device: 17.53mm
6
Use 1/3", 1/2", 2/3" CCD camera
7
Use 1/3" CCD camera, visual field range: 8.57~1.33mm
8
Total magnfication = Objective magnification * Digital magnification
Diameter of visual field = Diagonal size of CCD camera pickup device/Objective magnification
Diagonal size of CCD camera pickup device:
1/3 ": 6mm, 1/2 ": 8mm, 2/3 ": 11 mm
14" monitor digital magnification with 1/3"CCD: 1/3"CCD 14×25.4 / 6 = 59.3X
Total magnification:(0.7X~4.5X)×59.3=41.5X~266.9X
The accessories are as the following table
Objective
1X
0.25X, 0.5X, 0.75X, 1.5X, 2X
CCD Adatper
1X
0.5X, 0.67X,  2X, 5X
Optional
Zoom ratio: 1:7
Zoom ratio: 1:8
Zoom ratio: 1:9

XSM100 Visual field as the following:

Specification:
objective
Working
distance
CCD
0.5x adapter
0.67x adapter
1x adapter
2x adapter

0.25X


0.09X~0.56X
0.12X~0.75X
0.18~1.13X
0.35X~2.25X
302
1/3"
68.57~10.66
51.17~7.96
34.28~5.33
17.14~2.66
302
1/2"


45.71~7.11
22.85~3.55
302
2/3"


62.85~9.77
31.42~4.88
0.5X


0.18X~1.12X
0.23X~1.50X
0.35X~2.25X
0.7X~4.5X
176
1/3"
34.28~5.33
25.58~3.98
17.14~2.66
8.57~1.33
176
1/2"


22.85~3.55
11.42~1.77
176
2/3"


31.42~4.881
15.71~2.44
0.75X


0.26X~1.69X
0.35X~2.26X
0.53X~3.38X
1.05X~6.75X
117
1/3"
22.88~3.55
17.06~2.65
11.43~1.78
5.71~0.89
117
1/2"


15.24~2.37
7.61~1.18
117
2/3"


20.95~3.26
10.48~1.63
None


0.35X~2.25X
0.47X~3.00X
0.7X~4.5X
1.40X~9.00X
96
1/3"
17.14~2.66
12.79~1.99
8.57~1.33
4.28~0.66
96
1/2"


11.42~1.77
5.71~0.89
96
2/3"


15.71~2.44
7.86~1.22
1.5X


0.56X~3.38X
0.82X~4.52X
1.05X~6.75X
2.1X~13.5X
50
1/3"
10.67~1.78
7.31~1.33
5.71~0.86
2.86~0.89
50
1/2"


7.61~1.18
3.81~1.19
50
2/3"


10.48~1.63
5.24~1.63
2X


0.70X~4.50X
0.94X~6.03X
1.40X~9.00X
2.80X~18.00X
35
1/3"
8.57~1.33
6.40~0.99
4.28~0.66
2.14~0.33
35
1/2"


5.71~0.89
2.86~0.44
35
2/3"


7.86~1.22
3.93~0.61
1X is standard specification, others are optional.
