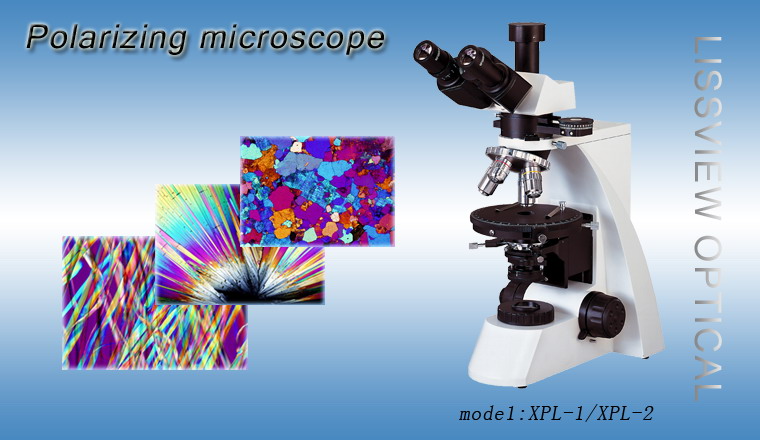

Поляризационный микроскоп XPL-1 / XPL-2

Поляризационный микроскоп XPL-1 / XPL-2

XPL-1 / XPL-2 серия поляризационных микроскопов применяемых для анализа материалов, которые имеют бирефракционные характеристики, как своего рода инструмент для сортировки в фармакологии, геогнозии, металлургии, для исследований кристаллов, минералов, горных пород и металлургических форм. Прибор оснащен нерасширяющимися план ахроматическими объективами и широко польными окулярами, высокоточной вращающейся поляризационной платформой и разнообразные аксессуары. Микроскопы могут быть применены с одиночной поляризацией, ортогональной, коноскопом. Микроскопы обладают хорошей эргономикой и устойчивойм механической конструкцией. Они являются идеальными инструментами для фабрик, шахт, научных исследований и университетов.

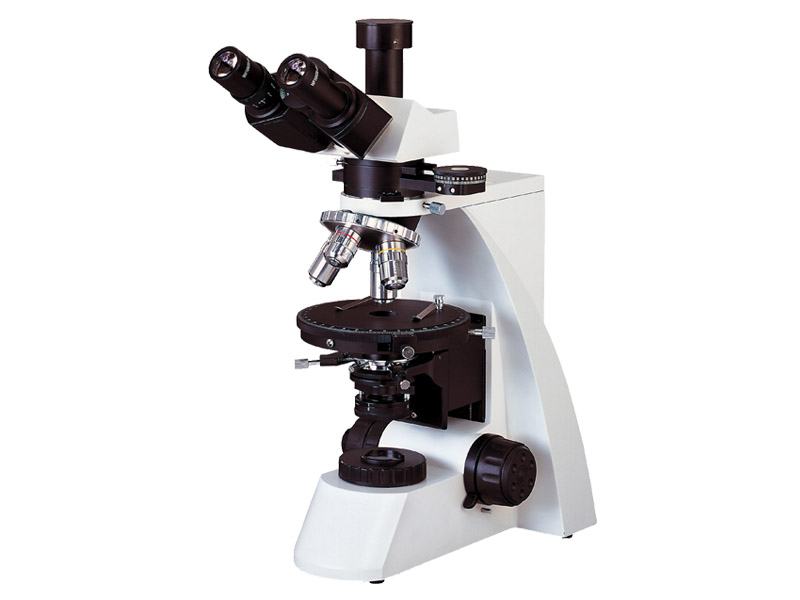

Поляризационный микроскоп XPL-1 / XPL-2

Особенности

  • Используется оптическая система с настройкой на бесконечность и модульный функциональный дизайн
  • План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
  • Широко польные план окуляры: поле номер Ф22mm
  • Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм
  • Перемещаемый вверх-вниз поляризатор, Вращающийся на 360 °, имеет 0,90,180,270 четыре шкалы, расположенной внизу апертурной диафрагмы анализатор может быть повернут от 0 ° до 360 °
  • Вращающаяся платформа, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
  • Широкий диапазон питания напряжения (85-265В 50 / 60Гц), 6V30W галогенные лампы, яркость регулируется
  • Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью


Поляризационный микроскоп XPL-1 / XPL-2

Технические характеристики

  • Тринокуляр, с настройкой диоптрий, наклон 30°,10Х широкопольные план окуляры, поле Ф18 мм, обеспечивают широкое и ровное поле зрения. Другой окуляр 10Х с делениями для коррекции центра. Промежуточная вставка включает в себя вставляемый анализатор (поворачиваемый на 360° со шкалой и 5 нониусами), который можно вставить и выставить из светового пути, а также центрируемые линзы бертрана. Может быть добавлен Λ компенсатор, Λ/4 компенсатор, и компенсатор с кварцевым конусом. Нерасширяющиеся план ахроматические центрируемые объективы (без покрывающего стекла)
  • План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
  • Широко польные план окуляры: поле номер Ф22mm
  • Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм
  • Поляризационный блок может быть введен или выведен в оптический путь, поляризатор и анализатор могут быть повернуты от 0 ° до 360 °
  • Вращающаяся платформа, Ф150 мм диаметр, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
  • Проходящий свет: 6V30W галогенные лампы, яркость регулируется
  • Отраженный свет: 6V30W галогенные лампы с регулятором яркости, поляризатор и анализатор могут вращаться на 360° со шкалой и минимальным нониусом
  • Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью


Поляризационный микроскоп XPL-1 / XPL-2



Стандартная конфигурация

Specification
Model
XPL-1(Cover glass thickness:0.17)
XPL-2(No Cover glass)
Eyepiece
Wide field WF10X(field number:Φ18mm)
Dividing eyepiece 10X(field number:Φ18mm)0.10mm/Div
Strain-free plan achromatic objective
PL 4X/0.10 POL W.D:17.94mm
PL L4X/0.12 POL W.D:17.9 mm
PL 10X/0.25 POL W.D:8.8 mm
PL L10X/0.25 POLW.D:8.8 mm
PL 40X/0.65 POL(spring) W.D:0.56 mm
PL L40X/0.60 POL(spring)
W.D:3.73 mm
PL 100X/1.25 POL(spring,oil) W.D:0.36 mm
PL L60X/0.70 POL(spring) W.D:1.34 mm
Transmitted illuminating system
6V20W halogen lamp,brightness adjustable 6V20W
Rtatable 360°have 0,90,180,270 scale
Abbe condenser N.A.1.25 with iris diaphragm
Stage

Rotatable stage,diameter Ø150mm,360°graduated(in 1°increments),minimum vernier division:6',center adjustable and with tightener.
Nosepiece
Quadruple (the center of objective is adjustable)
Intermediate attachment
Integrated analyzer,can be switched to normal or polarizing observe freely, enable 0~90° rotated and minimum vernier division:12'
Pller bertrand lens and center adjustable
λ,λ/4 and quarts wedge compensator
Eyepiece tube
Trinocular inclined 30°and enable to shoot in 100% light flux
Focus system
Coaxial coarse/fine focus with tension adjustable and up stop device,minimum division of fine focusing:2μm
Optioal Accessory
Objective
Cover thickness:0.17
20X?60X
No cover glass
20X?50X?80X?100X(Dry)
Slide movingholder
Moving range:30mm×25mm
CCD adapter
0.5X?1X?0.5X with dividing
Camera
USB output:1.3M/3.0M/5.0M/10.0 M pixel
VIDEO output:380/520 TV line
Digital camera adapter
CANON(EF) NIKON(F)
Infinity optical system(Model:XPL-1A/XPL-2A)

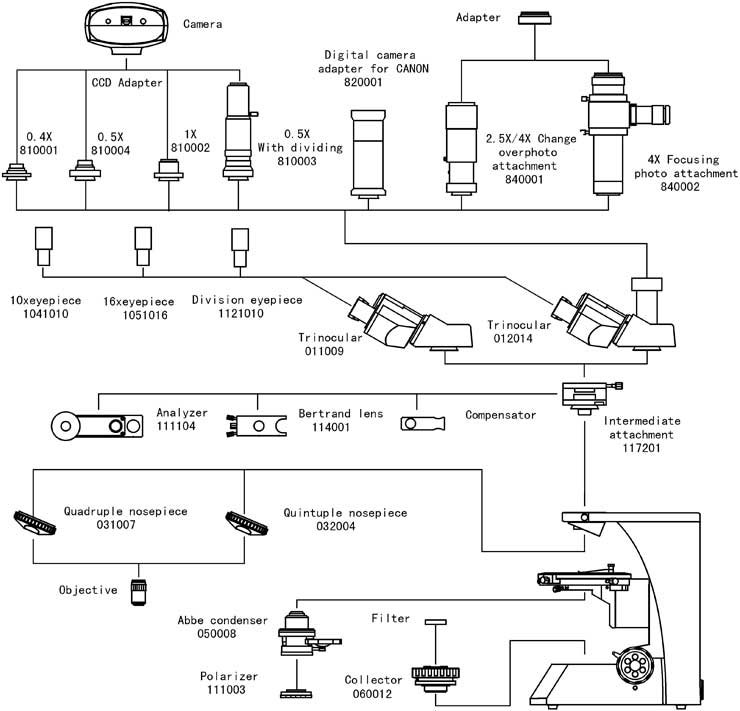

Диаграмма
