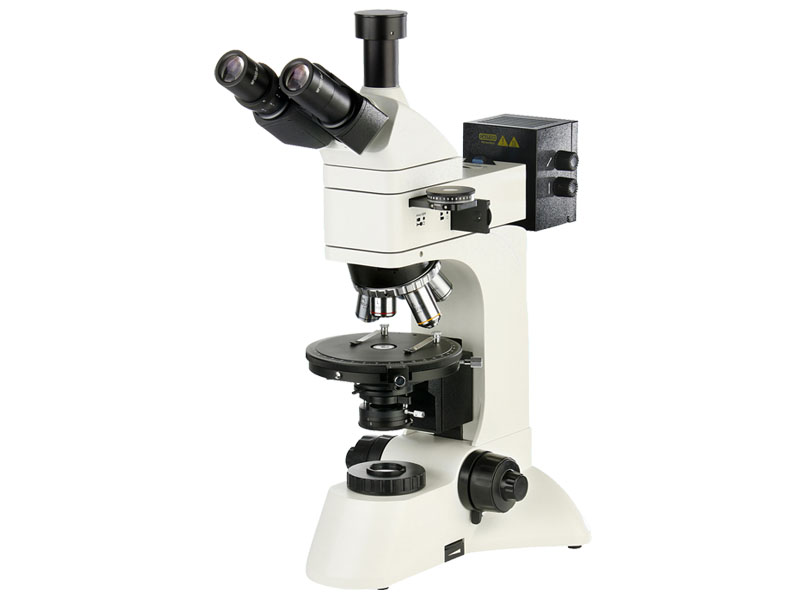

Поляризационный микроскоп XPL-3230
XPL-3230 поляризационный микроскоп работает на проходящем и отраженном свете, в нем используется поляризационный свет, для наблюдения и исследования материи, которая имеет двойную дифракцию. Пользователь может провести наблюдение с одиночной поляризацией, ортогональное наблюдение, коноскопическое наблюдение. Он применяется в геологии, химии, физике, широко используются для наблюдения жидких кристаллов, макромолекул полимеров, биомедицинских полимеров и жидких кристаллов. Это идеальный инструмент для научных исследований и преподавания в университетах.
Особенности
- Используется оптическая система с настройкой на бесконечность и модульный функциональный дизайн
- План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
- Широко польные план окуляры: поле номер Ф22mm
- Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм
- Поляризационный блок может быть введен или выведен в оптический путь, поляризатор и анализатор могут быть повернуты от 0 ° до 360 °
- Вращающаяся платформа, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
- Широкий диапазон питания напряжения (85-265В 50 / 60Гц), 6V30W галогенные лампы, яркость регулируется
- Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью
Технические характеристики

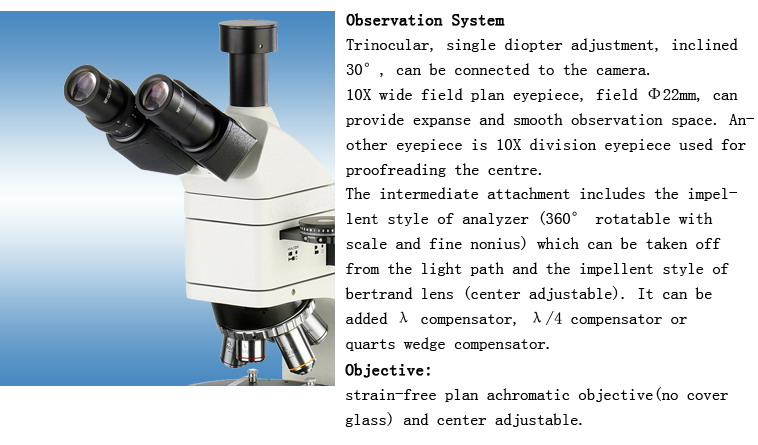

- Тринокуляр, с настройкой диоптрий, наклон 30°,10Х широкопольные план окуляры, поле Ф22 мм, обеспечивают широкое и ровное поле зрения. Другой окуляр 10Х с делениями для коррекции центра. Промежуточная вставка включает в себя вставляемый анализатор (поворачиваемый на 360° со шкалой и 5 нониусами), который можно вставить и выставить из светового пути, а также центрируемые линзы бертрана. Может быть добавлен Λ компенсатор, Λ/4 компенсатор, и компенсатор с кварцевым конусом. Нерасширяющиеся план ахроматические центрируемые объективы (без покрывающего стекла)
- План объективы на бесконечность с большим рабочим расстоянием, широко и ясное поле зрения
- Широко польные план окуляры: поле номер Ф22mm
- Коаксиальная система грубой / точной фокусировки с растягиваемым регулятором и до остановки, минимальное деление точной фокусировки: 2 мкм
- Поляризационный блок может быть введен или выведен в оптический путь, поляризатор и анализатор могут быть повернуты от 0 ° до 360 °
- Вращающаяся платформа, Ф150 мм диаметр, 360 ° с шагом 1 °, минимальное разрешение регулировки 6'. Эффективное вертикальное движение платформы до 30 мм
- Проходящий свет: 6V30W галогенные лампы, яркость регулируется
- Отраженный свет: 6V30W галогенные лампы с регулятором яркости, поляризатор и анализатор могут вращаться на 360° со шкалой и минимальным нониусом
- Тринокуляр позволит проводит наблюдение за окуляров и делать макрофотографии в 100% светового потока, подходит для микрофотографии с низкой освещенностью
Стандартная конфигурация
|
Model
|
XPL-3230
|
|
Eyepiece
|
Wide field WF10X(Φ22mm)
|
|
Dividing eyepiece(field number:Φ22mm) 0.10mm/Div
|
|
|
Objective
|
Strain-free plan achromatic objective (no cover glass)
|
|
PL L5X/0.12 (Work distance):26.1 mm
|
|
|
PL L10X/0.25 (Work distance):20.2 mm
|
|
|
PL L40X/0.60£¨spring£©(Work distance):3.98 mm
|
|
|
PL L60X/0.70£¨spring£©(Work distance):3.18 mm
|
|
|
Reflected illuminating
system
|
6V30W halogen, brightness enable control.
|
|
Polarizer can be rotated 360°.
|
|
|
Analyzer can be rotatable 360° with scale and minimum vernier
|
|
|
Integrated field and aperture diaphragm.
|
|
|
Nosepiece
|
Quadruple (the center of nosepiece is adjustable )
|
|
Intermediate attachment
|
Puller type bertrand lens
|
|
Compensator
|
¦Ë, ¦Ë/4 and quarts wedge compensator.
|
|
Eyepiece tube
|
Trinocular is inclined 30° and enable to shoot in 100% light flux.
|
|
Focus system
|
Coaxial coarse/fine focus with tension adjustable and up stop device, minimum division of fine focusing: 2μm.
|
Optional accessories
|
Name
|
Sort/Technique parameter
|
NO.
|
|
Infinity objective
|
Strain-free plan achromatic objective (no cover glass)
|
|
|
PL L 20X/0.40(Work distance):8.80mm
|
2860120
|
|
|
PL L50X/0.70£¨spring£©(Work distance):3.68 mm
|
2860150
|
|
|
PL L80X/0.80£¨spring£©(Work distance):1.25 mm
|
2860180
|
|
|
PL L100X//0.85(spring) (Work distance):0.4 mm
|
2860111
|
|
|
Nosepiece
|
Quintuple(Backward ball bearing inner locating)
|
032004
|
|
Slide moving holder
|
Moving range: 30mmX25mm
|
116202
|
|
CCD adapter
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
|
1X
|
810002
|
|
|
0.5X with dividing 0.1mm/Div
|
810003
|
|
|
Camera
|
DV-1 Video output£¨380/520 TV line£© USB output £¨0.42 M pixel£©
|
800001
|
|
DV-2 With USB output £¨1.3M,3.0M,5.0M ,10.0Mpixel£©
|
800003
|
|
|
DV-3 With video output£¨380/520 TV line£©
|
800005
|
|
|
Digital camera adapter
|
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)
|
820001
|

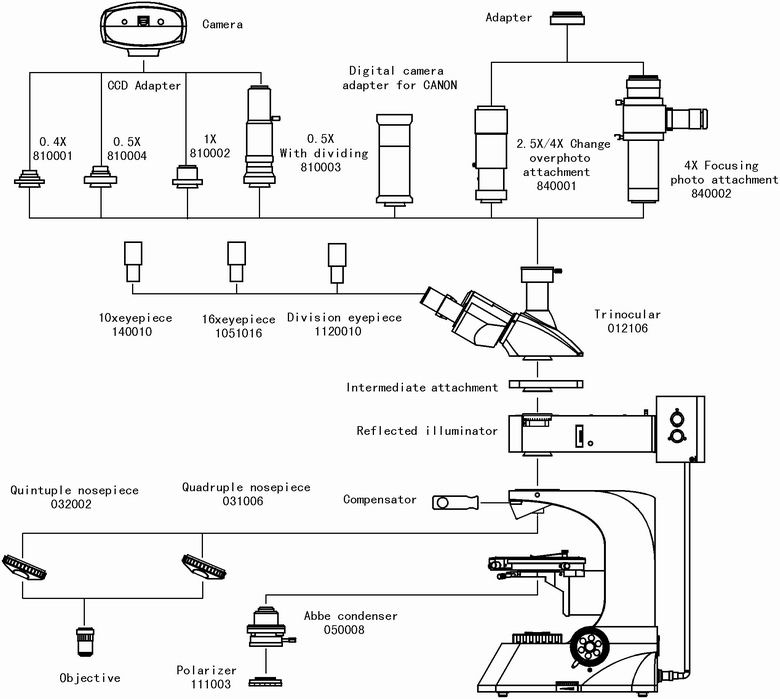

Диаграмма

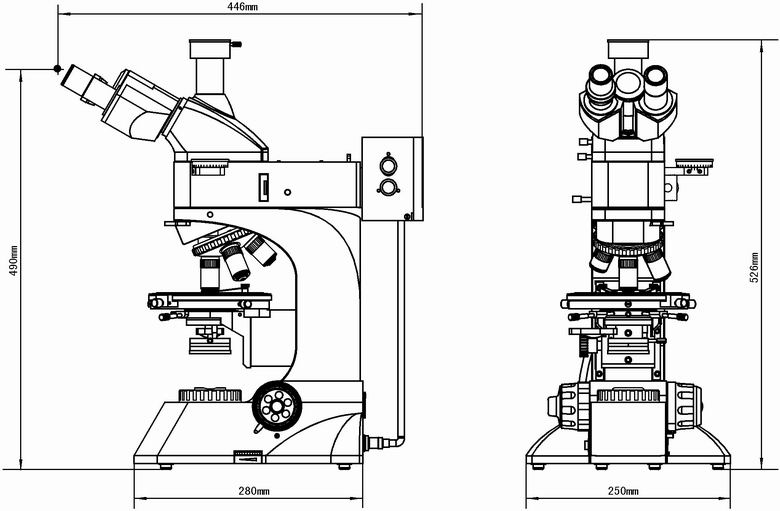

Физические размеры
