Стерео микроскоп XTM
Стереомикроскопы предназначены для тонких работ под микроскопом, например в часовом деле, микроэлектронике, микромоделизме, нейрохирургии и т. п.. Для таких работ нужно правильно оценивать положение наблюдаемых объектов под микроскопом в трех координатах, для чего требуется стереовидение, большая глубина резкости (глубина зрения) и значительное пространство под объективом для работы. Стереомикроскопы имеют невысокое увеличение (несколько единиц или десятков), большое рабочее расстояние объектива (расстояние от оптики до точки наблюдения, обычно несколько сантиметров), в них нет регулируемых столиков и встроенных систем освещения. Для удобства работы стереомикроскоп не «переворачивает» изображение. Объектив стереомикроскопа чаще всего несменный.
Серия стереомикроскопов XTM это стерео микроскоп с зумом, с возможностью постоянно-непрерывной настройки увеличения. Оптическая система обладает большим рабочим расстоянием. XTM-1 серия оснащена внешним вращающимся оптическим корпусом, XTM-2 серии оснащена внутренний вращающегося оптическим корпусом. Система наблюдения. Оптическая трубка наклонена под углом 45°, высота точка расположения глаз, межзрачковое расстояние, диоптрии могут быть настроены индивидуально, что позволяет оператору не перенапрягать мышцы шеи и плеч. Поле план объективов достигает диаметра 22 мм, обеспечивая широкий обзор. Может быть эффективно использован в электронной промышленности, криминалистической экспертизе, науках о жизни и др. Диапазон зум увеличения: 0.7 - 4.5X. Система грубой и точной настройки реализована в механизме перемещения ввверх - вниз. Цилиндрические направляющие делают перемещение ровным и быстрым. Размер основы микроскопа: 310 х 280 мм с зажимами для образца. Отражающий источник освещения в виде 5W яркой лампы LED с регулятором обеспечивает хорошее освещение. Опциональный флуоресцентный иллюминатор 3W x 2 LED эпи-флуоресцентный иллюминатор или кольцевой флуоресцентный иллюминатор могут быть установлены. К микроскопу могут быть присоединены CCD адаптер, цифровая камера, что позволит проводить наблюдения с компьютера.
Стандартная конфигурация
 XTM-1A
|
 XTM-1B
|
 XTM-1C
|
|||
|
Model
Specification
|
XTM-1A
|
XTM-1B
|
XTM-1C
|
||
|
CCD adapter
|
1X
|
||||
|
Objective
|
Objectives range of zoom magnification 0.7X~4.5X
|
||||
|
Working distance
|
88mm
|
||||
|
Vertical effective movement
|
10mm<=h<215mm
|
10mm<=h<265mm
|
10mm<=h<240mm
|
||
|
Base size
|
260X290X55mm
|
300X240X25mm
|
240X180X25(mm) with movable stage, movement range:42X42(mm)
|
||
|
Illumination model
|
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness
Transmitted light source:12V10W halogen lamp and adjustable brightness
|
No light source
|
|||
XTM-2 series
 XTM-2A
|
 XTM-2B
|
 XTM-2C
|
|||
|
Model
Specification
|
XTM-2A
|
XTM-2B
|
XTM-2C
|
||
|
CCD adapter
|
1X
|
||||
|
Objective
|
Objectives range of zoom magnification 0.7X~4.5X
|
||||
|
Working distance
|
88mm
|
||||
|
Vertical effective movement
|
10mm<=h<215mm
|
10mm<=h<265mm
|
10mm<=h<240mm
|
||
|
Base size
|
260X290X55mm
|
300X240X25mm
|
240X180X25(mm)with movable stage, movement range:42X42(mm)
|
||
|
Illumination model
|
Reflected light source:12V10W halogen lamp with reflector cup and adjustable brightness
Transmitted light source:12V10W halogen lamp and adjustable brightness
|
No light source
|
|||
Optional accessories
|
Name
|
Sort/Technique parameter
|
NO.
|
|
Eyepiece
|
Divisional wide field eyepiece 10X(Φ18mm) 0.1mm/Div
|
1021010
|
|
Divisional wide field eyepiece 10X(Φ20mm) 0.1mm/Div
|
1111010
|
|
|
Eyepiece adapter
|
For divisional wide field eyepiece10X(Φ20mm)
|
830008
|
|
Additional objective
|
0.3X W.D.249mm
|
620001
|
|
0.5X W.D.152mm
|
621001
|
|
|
0.75X W.D.113mm
|
622001
|
|
|
1.5X W.D.55.5mm
|
624001
|
|
|
2XW.D.40.7mm
|
625001
|
|
|
Illumination
|
8W/90¡«265V Annular LED illumination W.D.:35~200mm
|
630001
|
|
CCD adapter
|
0.35X
|
813001
|
|
0.5X
|
813002
|
|
|
Camera
|
Photography eyepiece with USB out
|
1096001
|
|
Photography eyepiece with Video out
|
1108001
|
|
|
DV-1 With USB & video output
|
800001
|
|
|
DV-2 With USB output
|
800003
|
|
|
DV-3 With video output
|
800005
|
|
|
CCD Camera
|
800007
|

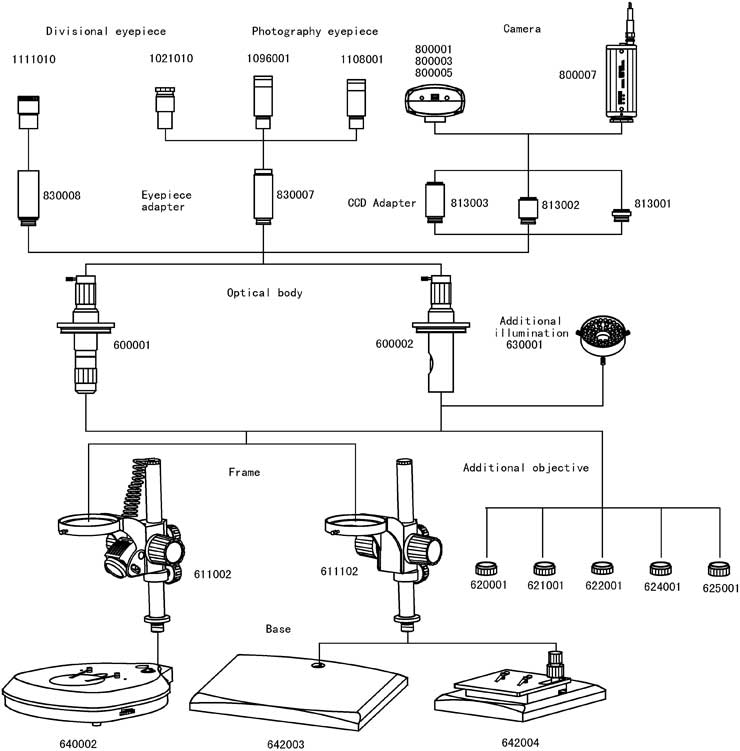

Диаграмма

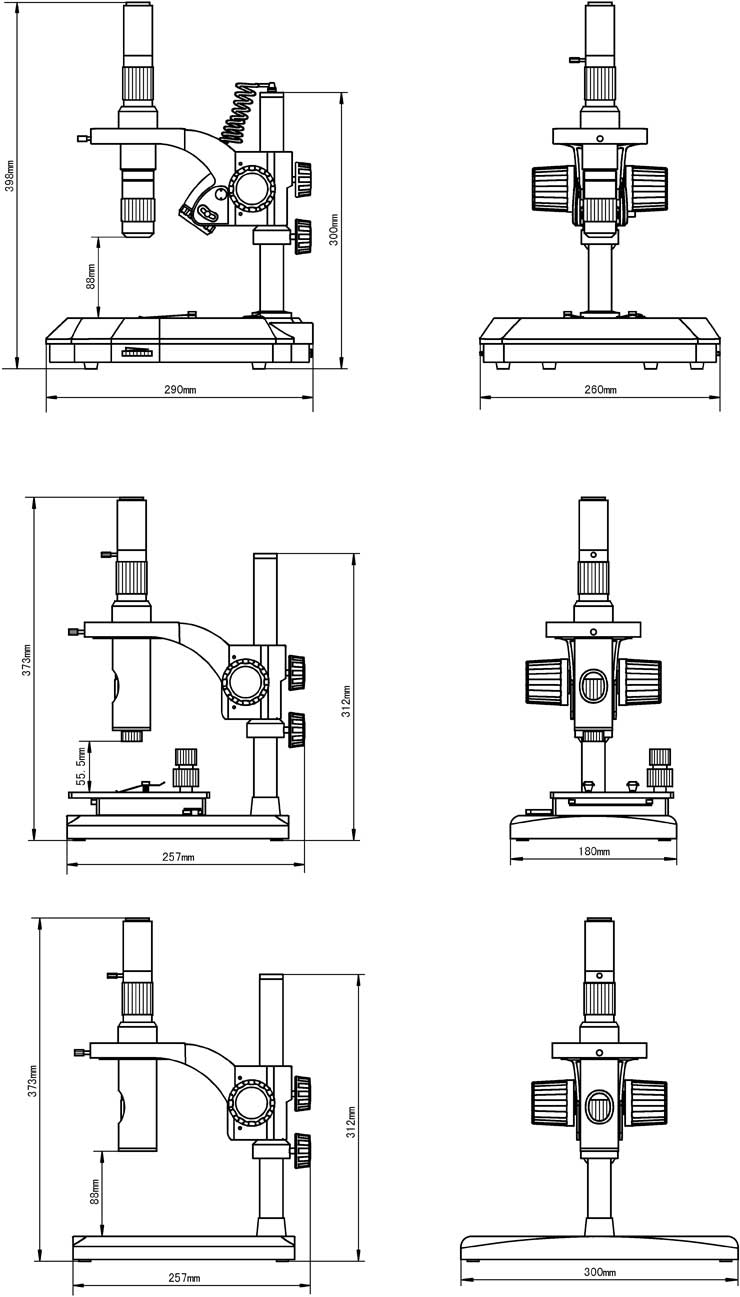

Физические размеры
