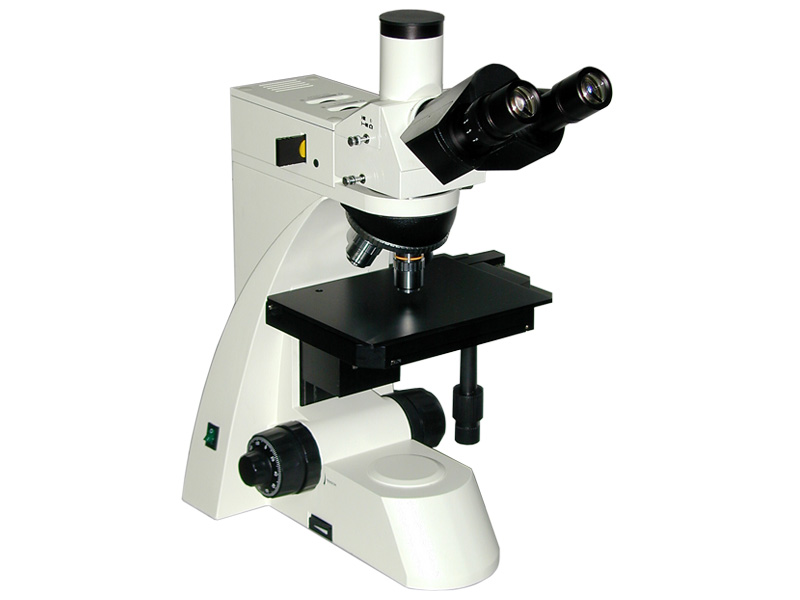

Металлографический микроскоп L-3003

Металлографический  микроскоп L-3003

L3003 микроскоп работает в отраженном свете, предназначен для наблюдения поверхности непрозрачных объектов. Он оснащен вертикальным осветителем, план ахроматическими объективами с большим рабочим расстоянием (без покровного стекла), широкоугольными окулярами и установленным устройством поляризатора в тринокуляре. Он обеспечивает четкое и высококонтрастное изображение, удобное управление и т.д. Это идеальный микроскоп в научно-исследовательских работах в области биологии, металлографии, минералогии, точном машиностроении, электронике и т.д. Она подходит для научных исследований, преподавания и демонстрации в колледжей и фабрики.

Металлографический микроскоп L-3003

Особенности

  • План ахроматические объективы с большим рабочим расстоянием (без крышки стекла) и широкопольными окулярами, позволяет получить четкие снимки и широкую область обзора
  • Ручки коаксиальной грубой / точной фокусировки. Система с регулируемым напряженнием и до остановки, минимальный шаг точности фокусировки: 2 мкм
  • 6В 20Вт галогенная лампа, регулируемая яркость
  • Тринокуляр, можно переключаться на нормальное / поляризованное наблюдение, светло / темнопольное наблюдение. Можно направить 100% света, к бинокулярным окулярам или к верхнему порту
  • С вертикальным осветителем и передающим осветителем, можно наблюдать поверхности непрозрачных и прозрачных объектов

Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).



Технические характеристики

  • Система наблюдения: наблюдение может быть легко поменяно между тринокуляром и окулярами. Наклон 30°, принимает план окуляры, план ахроматические объективы на бесконечность, фотокамеру, адаптеры. Поле окуляра 18 мм
  • Двойная механическая платформа размером 210 х 140 мм
  • Диапазон перемещений платформы: 63 х 50 мм
  • Эпи-иллюминация: Освещение галогеновой лампой 6В 20Вт с полевыми и апертурными диафрагмами, поляризатором, сменными стеклами
  • Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер

Металлографический ДИК микроскоп L-3003



Стандартная конфигурация

Model
L3003
Eyepiece
Wide field  WF10X(Φ18mm)
Objective
Plan achromatic objectives with long working distance (no cover glass) PL 5X/0.12
Plan achromatic objectives with long working distance (no cover glass) PL L10X/0.25
Plan achromatic objectives with long working distance (no cover glass) PL L20X/0.40
Plan achromatic objectives with long working distance (no cover glass) PL L50X/0.70
Eyepieces tube
Trinocular,Inclination of 30°, (Analyzer with field diaphragm to switch)
Vertical illumination unit
6V 20W, Halogen lamp,Adjustable brightness
Vertical illumination With field diaphragm ,aperture diaphragm and polarizer,(Y,B,G)filter and Ground glass
Focus system
Coaxial coarse/fine focus system, with tension adjustable and up stop, minimum division of fine focusing: 2μm.
Nosepiece
Quadruple Backward ball bearing inner locating
Stage
Double layer mechanical ( Size: 210mmX140mm,movingrange:63mmX50mm)


Optional accessories
Name
Sort/Technique parameter
NO.
Eyepiece
Wide field  WF16X(Φ11mm)
1051016
Dividing  10X(Φ18mm) 0.1mm/Div
1121010
Objective
Plan achromatic objectives with long working distance (no cover glass) PL L 40X/0.60
2250140
Plan achromatic objectives with long working distance (no cover glass) PL L 60X/0.75 (Spring)
2250160
Plan achromatic objectives with long working distance (no cover glass) PL L 80X/0.80
2250180
Plan achromatic objectives with long working distance (no cover glass) PL L 100X/0.85 (Spring)
2250111
Plan achromatic objectives (no cover glass) PL 100X/1.25(Spring, oil)
2240111
Nosepiece
Quintuple Backward ball bearing inner locating
032002
CCD adapter
0.4X
810001
0.5X
810004
1X
810002
0.5X with dividing 0.1mm/Div
810003
Camera
DV-1 With USB & video output
800001
DV-2 With USB output
800003
DV-3 With video output
800005
Photo unit
2.5X/4X Change over photograph attachment with 10X viewing eyepiece
840001
4X Focusing photograph attachment
840002
MD Adapter
840003
PK Adapter
840004
Digital camera adapter
CANON(A610,A620,A630,A640)
820001

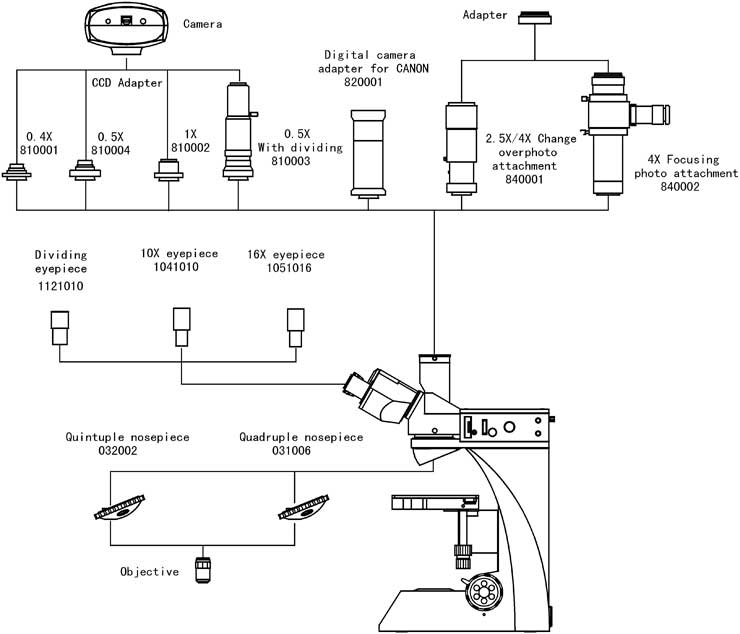

Диаграмма

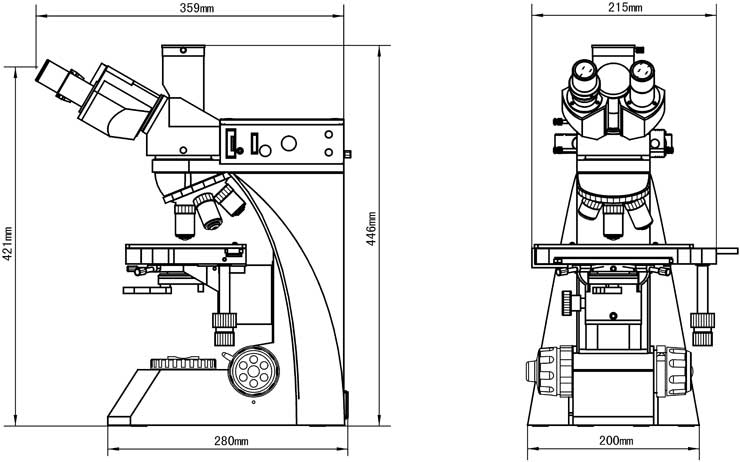

Физические размеры
