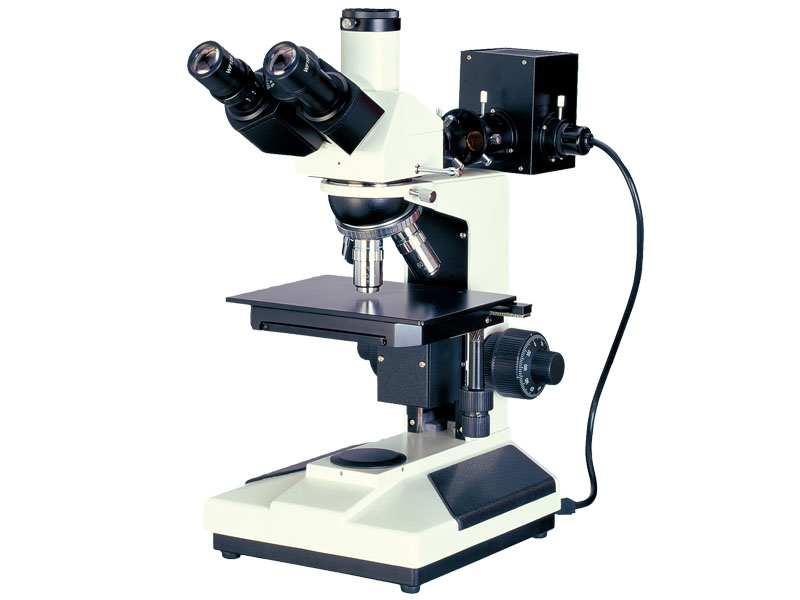

Металлографический микроскоп L-2003
L-2003 микроскоп работает в отраженном свете, предназначен для наблюдения поверхности непрозрачных объектов. Он оснащен вертикальным осветителем, план ахроматическими объективами с большим рабочим расстоянием (без покровного стекла), широкоугольными окулярами и установленным устройством поляризатора в тринокуляре. Он обеспечивает четкое и высококонтрастное изображение, удобное управление и т.д. Это идеальный микроскоп в научно-исследовательских работах в области биологии, металлографии, минералогии, точном машиностроении, электронике и т.д. Она подходит для научных исследований, преподавания и демонстрации в колледжей и фабрики.
Особенности
- План ахроматические объективы с большим рабочим расстоянием (без крышки стекла) и широкопольными окулярами, позволяет получить четкие снимки и широкую область обзора
- Ручки коаксиальной грубой / точной фокусировки. Система с регулируемым напряженнием и до остановки, минимальный шаг точности фокусировки: 2 мкм
- 6В 20Вт галогенная лампа, регулируемая яркость
- Тринокуляр, можно переключаться на нормальное / поляризованное наблюдение, светло / темнопольное наблюдение. Можно направить 100% света, к бинокулярным окулярам или к верхнему порту
- С вертикальным осветителем и передающим осветителем, можно наблюдать поверхности непрозрачных и прозрачных объектов
Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отражённого света, где имеется специальный осветитель, установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от непрозрачного объекта и направляется обратно в объектив. Современные прямые металлургические микроскопы характеризуются большим расстоянием между поверхностью столика и объективами и большим вертикальным ходом столика, что позволяет работать с крупными образцами. Максимальное расстояние может достигать десятки сантиметров. Но обычно в материаловедении используются инвертированные микроскопы, как не имеющие ограничения на размер образца (только на вес) и не требующие параллельности опорной и рабочей граней образца (в этом случае они совпадают).
Технические характеристики
- Система наблюдения: наблюдение может быть легко поменяно между тринокуляром и окулярами. Наклон 30°, принимает план окуляры, план ахроматические объективы на бесконечность, фотокамеру, адаптеры. Поле окуляра 18 мм
- Двойная механическая платформа размером 185 х 140 мм
- Диапазон перемещений платформы: 75 х 50 мм
- Эпи-иллюминация: Освещение галогеновой лампой 6В 20Вт с полевыми и апертурными диафрагмами, поляризатором, сменными стеклами
- Тринокулярная версия микроскопа для подсоединения CCD камеры и передачи изображения на компьютер
Стандартная конфигурация
|
Model
|
L2003A
|
L2003B
|
|
Eyepiece
|
Wide field WF10X(Φ18mm)
|
|
|
Objective
|
Plan achromatic objectives with long working distance (no cover glass) PL 5X/0.12
|
Plan achromatic objectives with long working distance (no cover glass) PL 5X/0.12
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L10X/0.25
|
Plan achromatic objectives with long working distance (no cover glass) PL L10X/0.25
|
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L40X/0.60
|
Plan achromatic objectives with long working distance (no cover glass) PL L20X/0.40
|
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L60X/0.75 (Spring )
|
Plan achromatic objectives with long working distance (no cover glass) PL L40X/0.60
|
|
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L60X/0.75(Spring )
|
|
|
Eyepieces tube
|
Trinocular,Inclination of 30°, (Analyzer with field diaphragm to switch)
|
|
|
Vertical illumination unit
|
6V 20W, Halogen lamp, adjustable control
|
|
|
Vertical illumination With field diaphragm ,aperture diaphragm and polarizer,(Y,B,G)filter and frosted filter
|
||
|
Focus system
|
Coaxial coarse/fine focus system, with tensional adjustable and up stop, minimum division of fine focusing: 2μm.
|
|
|
Nosepiece
|
Quadruple Backward ball bearing inner locating
|
Quintuple Backward ball bearing inner locating
|
|
Stage
|
Double layer mechanical ( Size:185mmX140mm,movingrange:75mmX50mm)
|
|
|
Name
|
Sort/Technique parameter
|
NO.
|
|
Eyepiece
|
Wide field WF16X(¦µ11mm)
|
1051016
|
|
Dividing 10X(¦µ18mm) 0.1mm/Div
|
1121010
|
|
|
Objective
|
Plan achromatic objectives with long working distance (no cover glass) PL L 50X/0.70
|
2250150
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L 80X/0.80
|
2250180
|
|
|
Plan achromatic objectives with long working distance (no cover glass) PL L 100X/0.85 (Spring)
|
2250111
|
|
|
Plan achromatic objectives (no cover glass) PL 100X/1.25 (Spring, oil)
|
2240111
|
|
|
CCD adapter
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
|
1X
|
810002
|
|
|
0.5X with dividing 0.1mm/Div
|
810003
|
|
|
Camera
|
DV-1 With USB & video output
|
800001
|
|
DV-2 With USB output
|
800003
|
|
|
DV-3 With video output
|
800005
|
|
|
Photo unit
|
2.5X/4X Change over photograph attachment with 10X viewing eyepiece
|
840001
|
|
4X Focusing photograph attachment
|
840002
|
|
|
MD Adapter
|
840003
|
|
|
PK Adapter
|
840004
|
|
|
Digital camera adapter
|
CANON(A610,A620,A630,A640)
|
820001
|

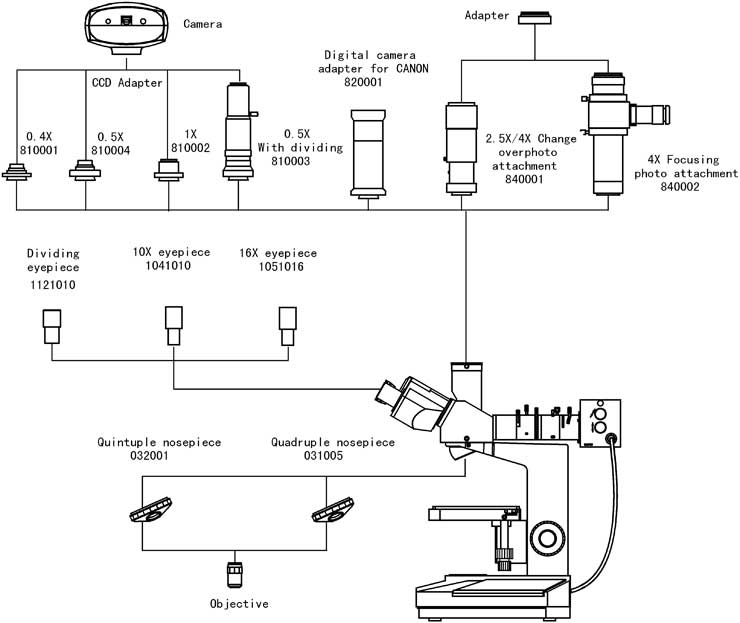

Диаграмма

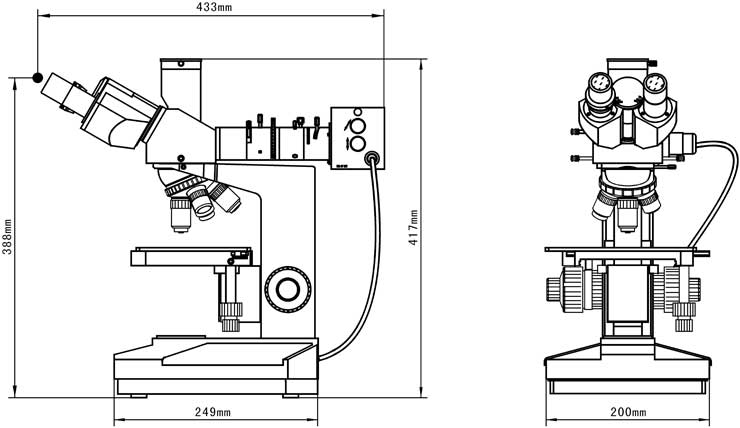

Физические размеры
